名称 MIRS1801 メカニクス詳細設計書
番号 MIRS1801-MECH-0001

版数 最終更新日 作成 承認 改訂記事
A01 2018.2.18 熊谷・高橋 青木先生 初版

目次

  1. はじめに

    本ドキュメントはMIRS1801メカニクス全体詳細設計書である

  2. 外観

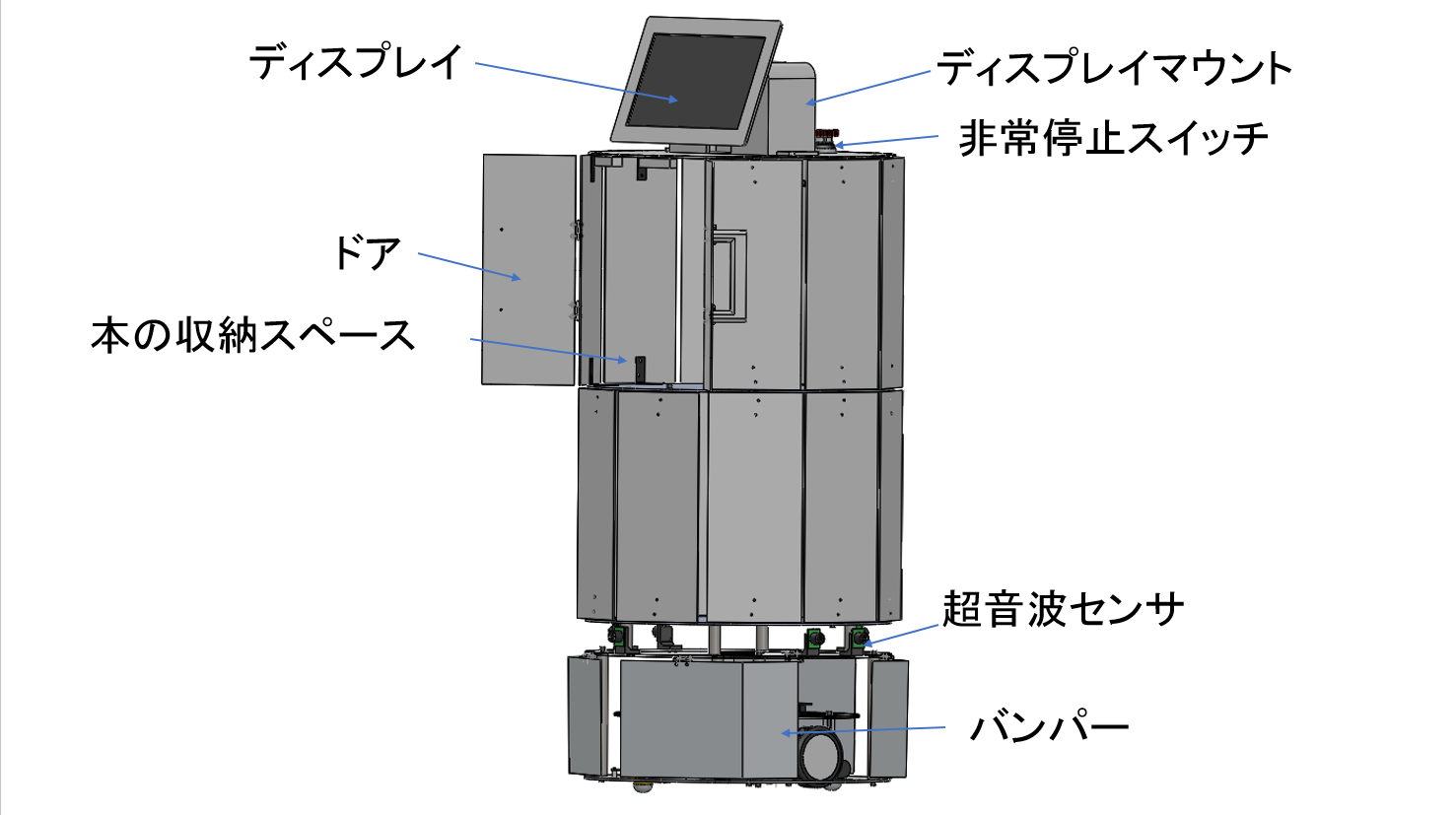

    MIRS1801の機体の外観をfig.1に示す。


    Fig.1 MIRS1801外観

    機体の三面図のリンクを以下に示す。

    リンク

  3. 構成部品

    MIRS1801機体の構成部品をtable1に示す。

    table1 MIRS1801構成部品
    構成部品名 個数 標準機からの変更 リンク 備考
    下段ユニット 1 改造 リンク 詳細設計書
    中段ユニット 1 なし
    上段ユニット 1 改造 リンク 詳細設計書
    四段目ユニット 1 新規 リンク 詳細設計書
    五段目ユニット 1 新規 リンク 詳細設計書
    六段目ユニット 1 新規 リンク 詳細設計書
    短支柱 8 追加
    長支柱 4 なし
    本体支柱 3 新規 リンク1 図面
    M5x12 30 追加
    M3x15 10 新規
    M3ナット 10 新規
  4. 部品加工

    部品加工についてtable2に示す。

    table2 部品加工
    製作部品 使用機器 場所
    本体支柱  切断機、旋盤  工場

    切断機で300mmに切断した後、旋盤でねじ穴を空ける。

  5. 組み立て手順

    組み立て手順を以下に示す。

    1. 標準機組み立てと同様に下段、中段、上段ユニットを組み立てる。
    2. 短支柱とM5x12で上段ユニットと四段目ユニットを固定する。
    3. 本体支柱とM5x12で四段目ユニットと五段目ユニットを固定する。
    4. 五段目ユニットのL字金具と四段目ユニットの本体カバーをM3x15とナットで固定する。
    5. 五段目ユニットのL字金具と六段目ユニットをM3x15とナットで固定する。
    6. 完成

  6. 購入物品

    購入物品をtable3に示す。

    table3 購入物品
    物品名 商品名 型番 価格 個数 小計 購入先 備考 URL
    塩ビ板 塩ビ板 厚さ2mm ESS8800A 2,294 2 4,588 モノタロウ 幅300mm、長さ1300 リンク
    塩ビ板 塩化ビニール板(透明) 厚さ1mm 1×300×700 1,502 1 1,502 モノタロウ リンク
    マグネット 強力・家具用マグネットキャッチ MC-KM-S 315 2 630 モノタロウ リンク

    合計6,720

    ラボ、実験室からの物品をtable3に示す。

    table4 ラボ・実験室物品
    物品名 個数 備考
    アクリル板 3 円盤3枚
    L字金具 36
    本体支柱 1 高さ300mmx3本を作成
    短支柱 4
    蝶番 8
