名称 MIRS1801 四段目ユニット詳細設計書改訂版
番号 MIRS1801-MECH-0005b

版数 最終更新日 作成 承認 改訂記事
B01 2018.2.18 熊谷・高橋 青木先生 初版

目次

  1. はじめに

    本ドキュメントはMIRS1801メカニクス詳細設計書の四段目ユニットについて記述したものである。

  2. 外観

    四段目ユニット全体の外観をfig.1に示す。

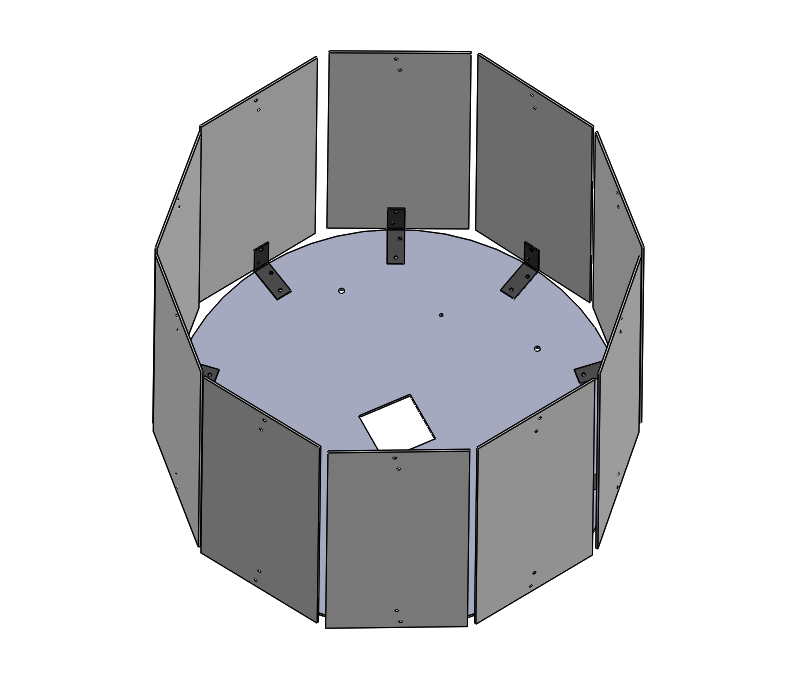

    Fig.1 四段目ユニット外観

    四段目ユニットの三面図のリンクを以下に示す。

    リンク

  3. 構成部品

    四段目ユニットの構成部品をtable1に示す。

    table1 四段目ユニット構成部品
    構成部品名 個数 リンク 備考
    四段目シャーシ 1 リンク1 リンク2 リンク3 図面
    本体カバー 10 リンク 詳細設計書
    L字金具 10
    M3x15 10
    M3ナット 10
  4. 部品加工

    部品加工についてtable2に示す。

    table2 部品加工
    製作部品 使用機器 場所
    四段目シャーシ ボール盤 クリエイティブラボ
  5. 組み立て手順

    組み立て手順を以下に示す。

    1. 本体カバーの下にL字金具をホットボンドで固定する。
    2. 四段目シャーシの円周を沿うようにしてL字金具をM3x12とナットで固定する。
    3. 完成
