1. はじめに

   本ドキュメントはMIRS1801メカニクス詳細設計書の六段目ユニットについて記述したものである。

2. 外観

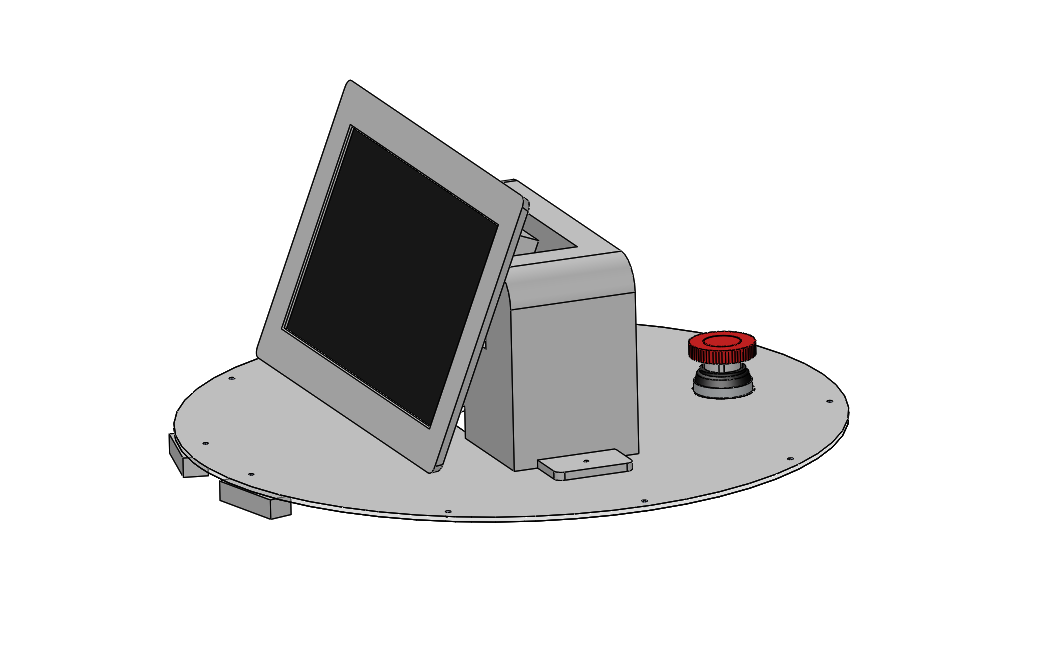

   六段目ユニット全体の外観をfig.1に示す。





3. 構成部品

   六段目ユニットの構成部品をtable1に示す。

   table1 六段目ユニット構成部品

   構成部品名	個数	リンク	備考
   六段目シャーシ	1	リンク	図面
   ディスプレイ固定ユニット	1	リンク	詳細設計書
   非常停止スイッチ	1
   マグネット	2
   M3x10	2
   M3ナット	2




4. 部品加工

   部品加工についてtable2に示す。

   table2 部品加工

   製作部品	使用機器	場所
   六段目シャーシ	レーザー加工機	工場
   六段目シャーシ	ボール盤	クリエイティブラボ

5. 組み立て手順

   組み立て手順を以下に示す。

   1. 六段目シャーシをラッカースプレーで塗装する。
   2. 非常停止スイッチを六段目シャーシに固定する。
   3. 六段目シャーシとマグネットを固定する。
   4. ディスプレイ固定ユニットと六段目シャーシをM3x10とナットで固定する。
   5. 完成
