2-10 (2) ボード説明

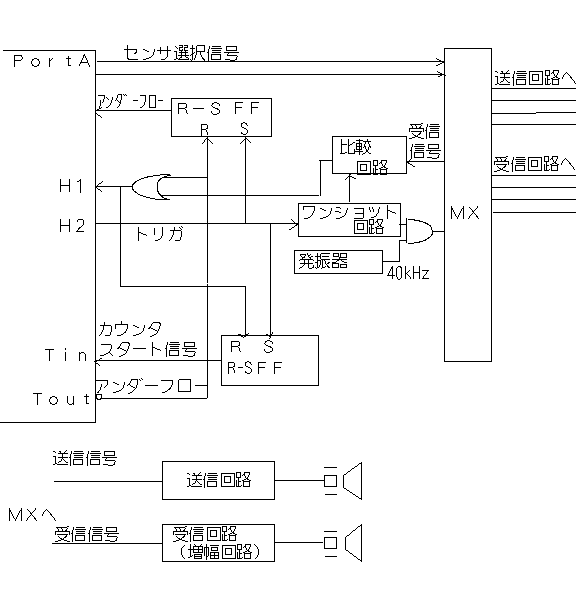

 以下に、回路構成図を示す。

回路構成図




 次に、超音波センサボードの仕様を示す。


超音波センサの仕様

構造送信・受信専用
(R:受信用 S:送信用)
品名MA40B5R/S
特徴凡用・広帯域
公称周波数/TD>40kHz
感度−47dB以上
音圧112dB以上
指向性(半域全角)50°
静電容量2000pF
分解能
検知距離0.2〜6.0m
