2-11 (2) 赤外線センサボード説明

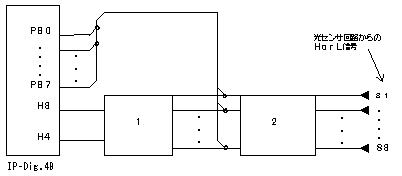

回路構成図
以下に、赤外線センサボードの各仕様を示す。
ボードの仕様
@ 送信機
最大定格（Ｔa=25℃）
| 項目 | 記号 | 定格 | 単位 |
| 直流順電流 | IF | 100 | mA |
| 直流順電流低減率（Ｔa>25℃） | ΔIF/℃ | -1.33 | mA/℃ |
| パルス順電流 | IFP(注） | 1 | A |
| 直流逆電圧 | VR | 5 | V |
| 許容損失 | PD | 150 | mW |
| 動作温度 | Topr | -20〜75 | ℃ |
| 保存温度 | Tstg | -30〜100 | ℃ |
（注）パルス幅≦100μs，繰り返し周波数＝100Ｈz
電気的特性（Ta=25℃)
| 項目 | 記号 | 測定条件 | 最小 | 標準 | 最大 | 単位 |
| 順電圧 | VF | IF=100mA | --- | 1.35 | 1.5 | V |
| 逆電圧 | IR | VR=5V | --- | --- | 10 | μA |
| 放射強度 | IE | IF=50mA | 12 | 20 | --- | mW/sr |
| 光出力 | PO | IF=50mA | --- | 11 | --- | mW |
| 端子間容量 | CT | VR=0,f=1MHz | --- | 20 | --- | pF |
| ピーク発光波長 | λP | IF=50mA | --- | 950 | --- | nm |
| スペクトル半値幅 | Δλ | IF=50mA | --- | 50 | --- | nm |
| 半値角 | θ1/2 | IF=50mA | --- | ±23.5 | --- | ° |
A センサ
定格及び特性
１−２ 絶対最大定格
| 項目 | 記号 | 定格値 | 単位 |
| 電源電圧 | Vcc | 0〜6.0 | V |
| 動作温度 | Topr | -10〜+60 ※1 | ℃ |
| 保存温度 | Tstg | -20〜+70 | ℃ |
| 保存温度 | Tsol | 260 ※2 | ℃ |
※1 )結露なきこと。 ※2 )樹脂端面より下部の位置で5秒間
１−３ 推奨動作条件
| 項目 | 記号 | 動作条件 | 単位 |
| 電源電圧 | Vcc | 4.7〜5.3 | V |
１−４ 電気的特性 （特に指定の無い限りＴa=25℃,Ｖcc=5V)
| 項目 | 記号 | MIN | TYP | MAX | 単位 | 備考 |
| 消費電流 | Icc | --- | 2.8 | 4.5 | mA | 入力光なし、出力端子OPEN |
| ハイレベル出力電圧 | VOH | Vcc-0.2 | --- | --- | V | ※2,出力端子OPEN |
| ローレベル出力電圧 | VOL | --- | 0.45 | 0.6 | V | ※2,ﾌﾟﾙｱｯﾌﾟ抵抗ｋΩ |
| ハイレベルパルス幅 | T1 | 400 | --- | 800 | μS | ※2 |
| ローレベルパルス幅 | T2 | 400 | --- | 800 | μS | ※2 |
| B.P.F.中心周波数 | f0 | --- | 38 | --- | kHz |
|
※2) 下図に示すバースト波を、図１に示す送信機にて送信するものとする。
