名称 MIRS1801 本体カバー詳細設計書改訂版
番号 MIRS1801-MECH-0006b

版数 最終更新日 作成 承認 改訂記事
B01 2018.2.18 熊谷・高橋 青木先生 初版

目次

  1. はじめに

    本ドキュメントはMIRS1801メカニクス詳細設計書の本体カバーについて記述したものである。

  2. 外観

    本体カバー全体の外観をfig.1、2に示す。

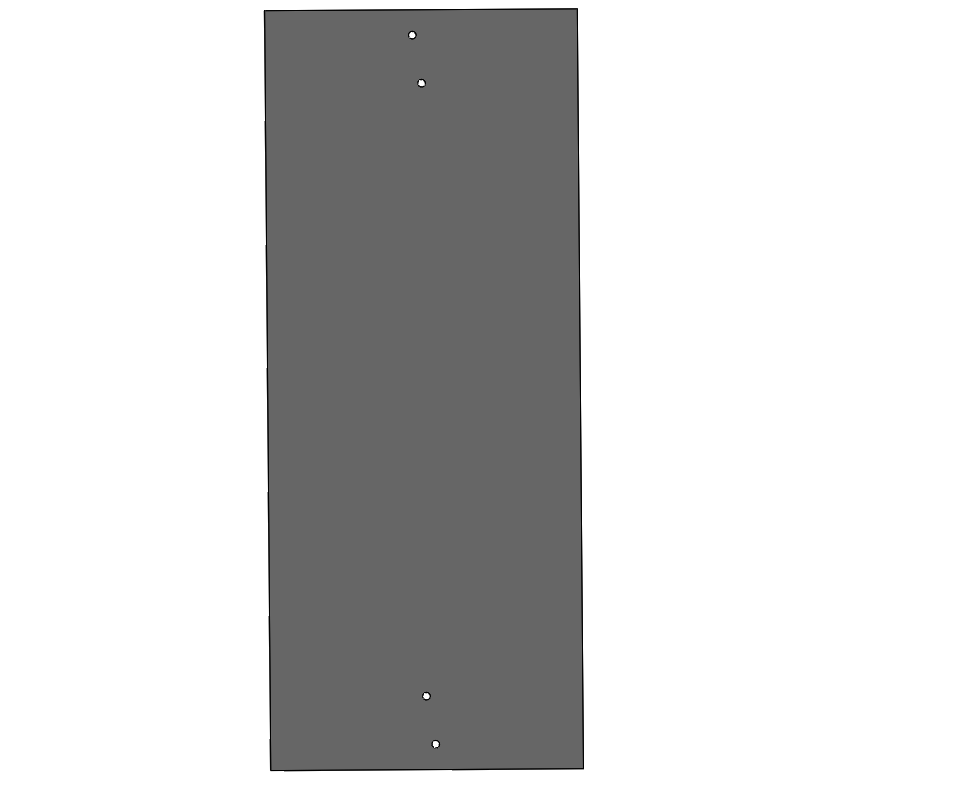

    Fig.1 本体カバー前外観

    本体カバーの三面図のリンクを以下に示す。

    リンク

  3. 構成部品

    本体カバーの構成部品をtable1に示す。

    table1 本体カバー構成部品
    構成部品名 個数 備考
    塩ビ板2mm300x1300 2
  4. 部品加工

    部品加工について

    table2 部品加工
    製作部品 使用機器 場所
    本体カバー コンタマシン.ボール盤 クリエイティブラボ

    コンタマシンで寸法どおりに切断する。 ボール盤で寸法どおり穴あけを行う。 ラッカースプレーで塗装を行う。
