沼津高専 電子制御工学科
MIRSXXXX FPGAボードジャンパ設定書テンプレート
MIRSATLM-REGU-1207
改訂記録
版数
作成日
作成者
承認
改訂内容
A01
2000.09.18
川端 直樹
長澤
初版

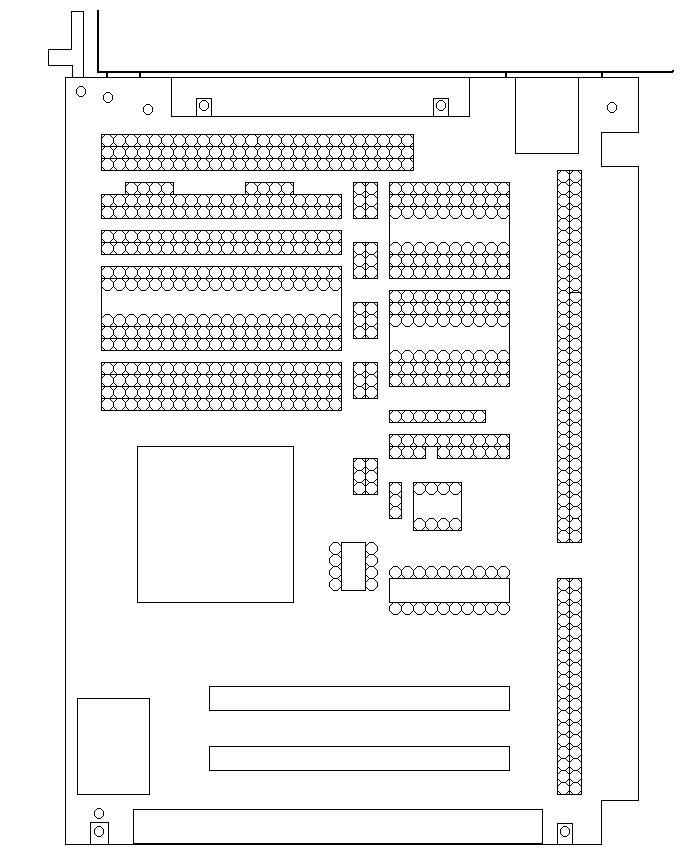

Fig.1 FPGAボードジャンパ設定図 (
)
必要物品
ショートピン（マイコンビルダ付属）、ジャンパ線（φ5ｍｍ）、ワイヤストリッパ
接続方法
隣り合った穴の接続
マイコンビルダ付属のショートピンで接続する。
離れたところの穴の接続
マイコンビルダ付属のジャンパ線をその長さにあわせて、切断し両端の被覆を約３ミリぐらいはがす。わかりやすいように必要に応じて色を変える。
関連文書
MIRSXXXX FPGAボード製造仕様書一覧(
MIRSXXXX-XXXX-XXXX
)
MIRSXXXX FPGAボード取扱説明書(
MIRSXXXX-XXXX-XXXX
)
MIRSXXXX FPGAボード試験仕様書(
MIRSXXXX-XXXX-XXXX
)
MIRSXXXX FPGAボードジャンパ設定書(B版)(
MIRSXXXX-XXXX-XXXX
)
