| MIRSATLM ドーターボード回路図 |
|---|
| MIRSATLM-ELEC-1203 |

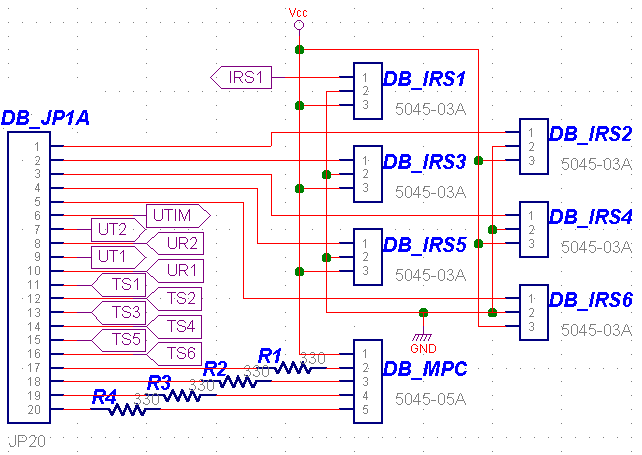

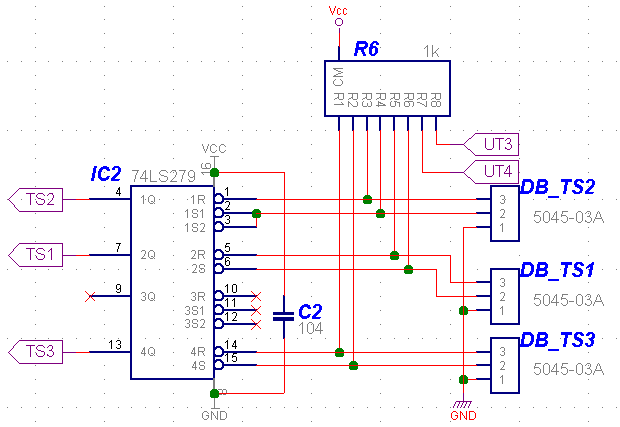

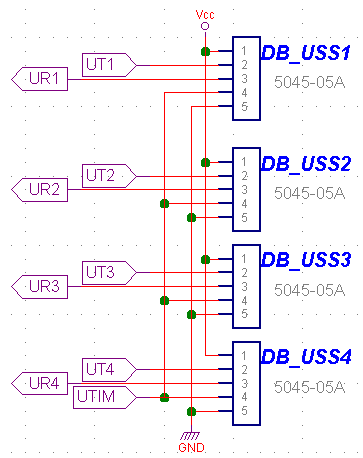

     Fig.1 ドーターボード回路図 (db_cir_b1-5.png WinDraft形式 db_cir_b.sch)
|
| 沼津高専 電子制御工学科 | ||||||
|
||||||
| 改訂記録 | ||||||
|---|---|---|---|---|---|---|
| 版数 | 作成日 | 作成者 | 承認 | 改訂内容 | ||
| A01 | 2001.01.25 | 島村 章俊 | 長澤 正氏 | 初版 | ||
| B01 | 2001.01.25 | 島村 章俊 | 長澤 正氏 | FPGAボードとのインターフェース仕様の変更に伴い、回路図を書き直した。 | ||
|
||||||
| 関連文書 |
|---|
