1.草刈り機構の電動回転

1.1.設計案

刈り機構をモーターによって回転させるためのメカの設計案を以下に示す。

fig1.メカ設計案(初期案)

上記の図を基に作成した、SolidWorksを用いた設計案を以下に示す。

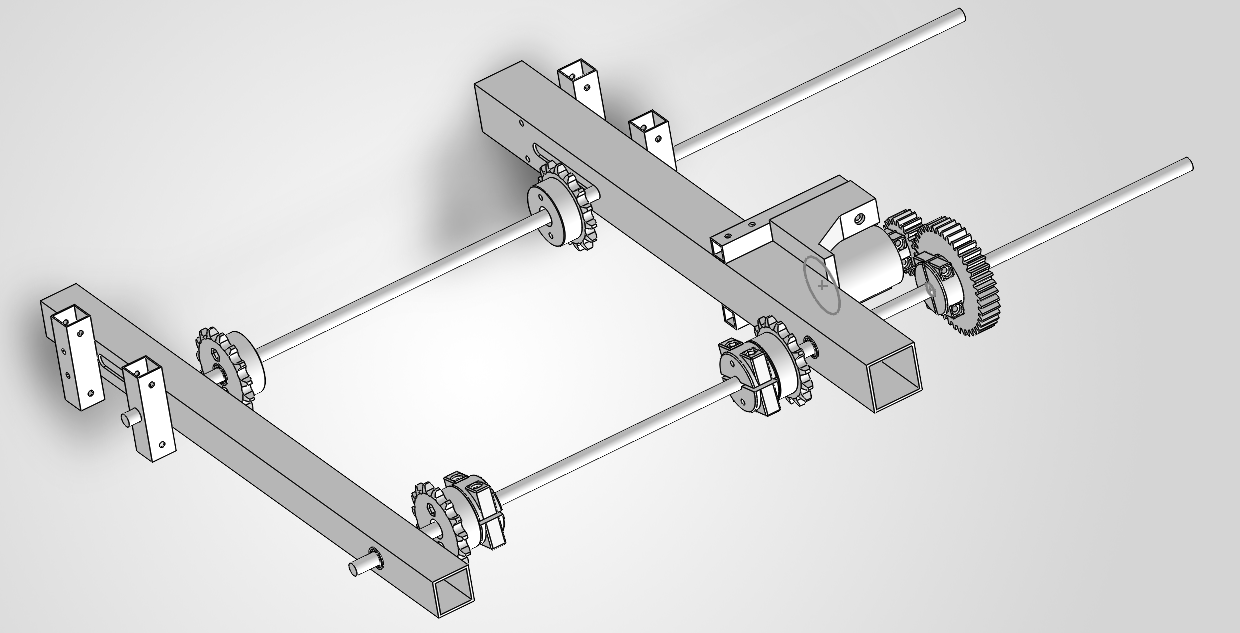

fig2.メカ設計案(SolidWorks)

チェーンとクローラーの板は省略している。

1.2.各部の説明

1.2.1.駆動シャフト

駆動側のシャフトの設計案を以下に示す。

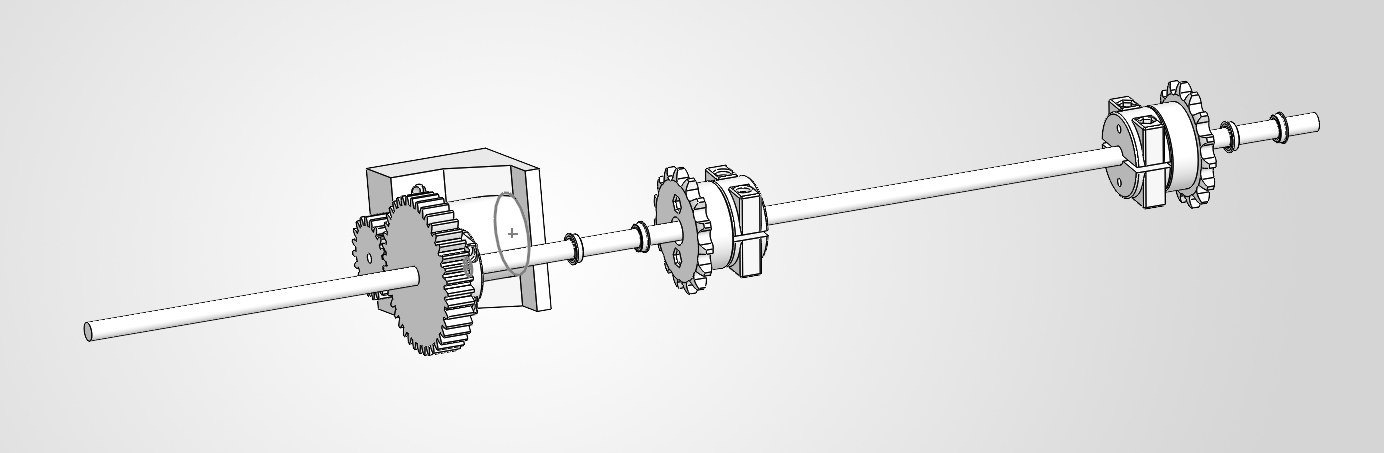

fig3.駆動シャフトの設計案

モータからの動力をギアを用いてシャフトにつなげ、シャフトとスプロケットをセットカラーでつなげることで、スプロケットまで動力を伝えている。また、フレームと交差する部分にはベアリングをかませ、動力が伝わらないようにしている。

1.2.2.従動シャフト

従動側のシャフトの設計案を以下に示す。

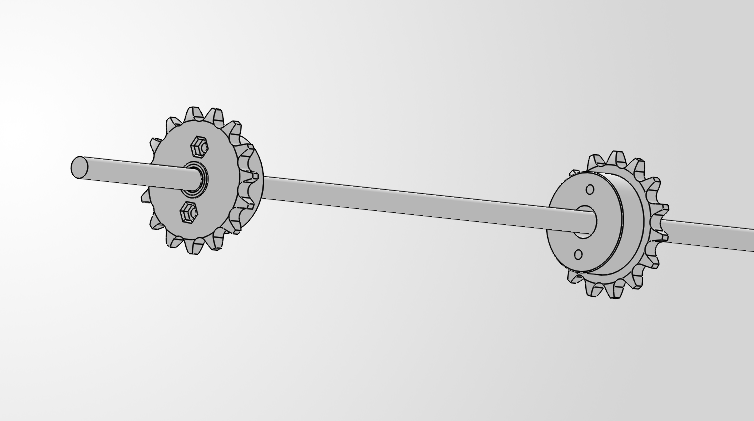

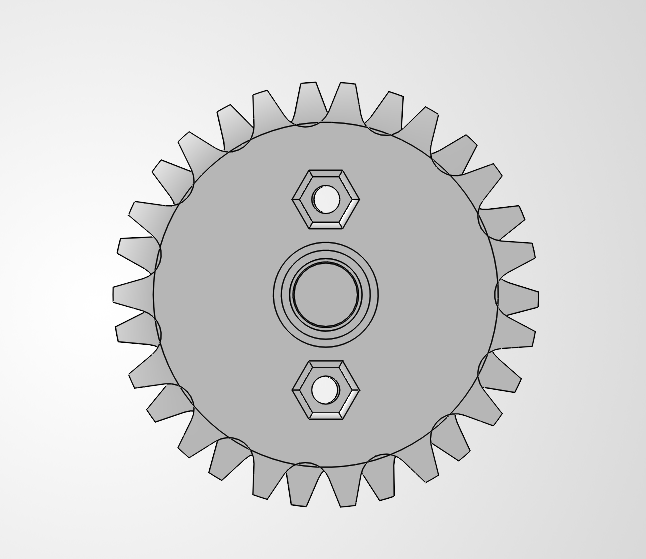

fig4.従動シャフトの設計案

スプロケットとシャフトにベアリングをかませることで、スプロケット側に動力が伝わらないようにし、従動シャフトでテンション調整を可能にしている(詳細は後述)。

1.2.3.フレーム

素材が見つからなかったため、左右で違う大きさの角パイプを使用している。

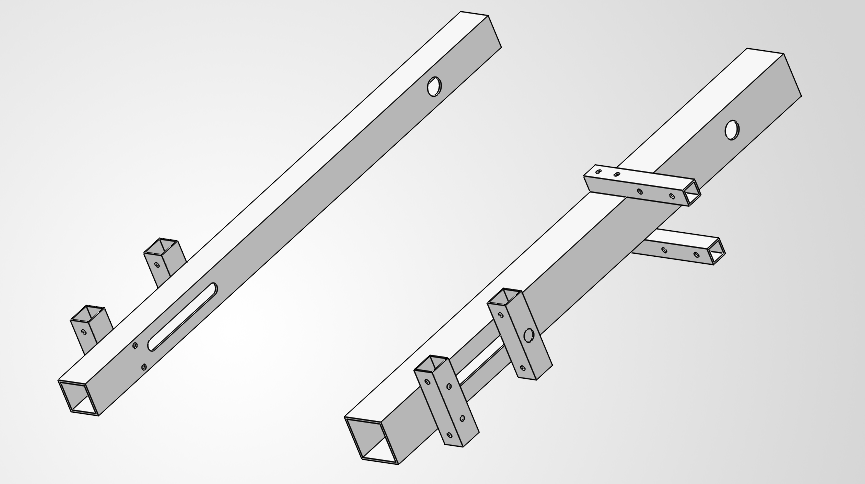

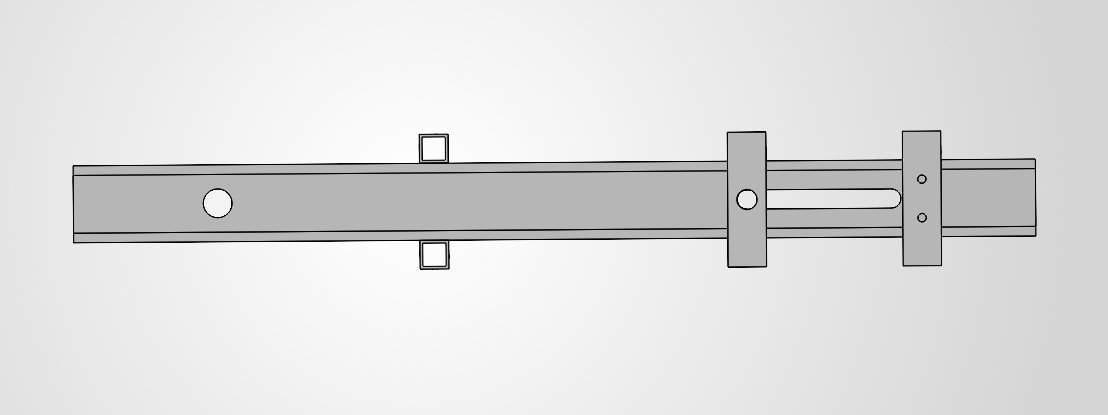

fig5.フレームの設計案

駆動側のシャフト穴は、ベアリングが取り付けられる径になっている。

従動側のシャフト穴は、テンション調整ができるようになっている。アルミフレームにボルトとナットを取り付け、適切に絞めることでテンションを調整する。
