1.機体全体の設計

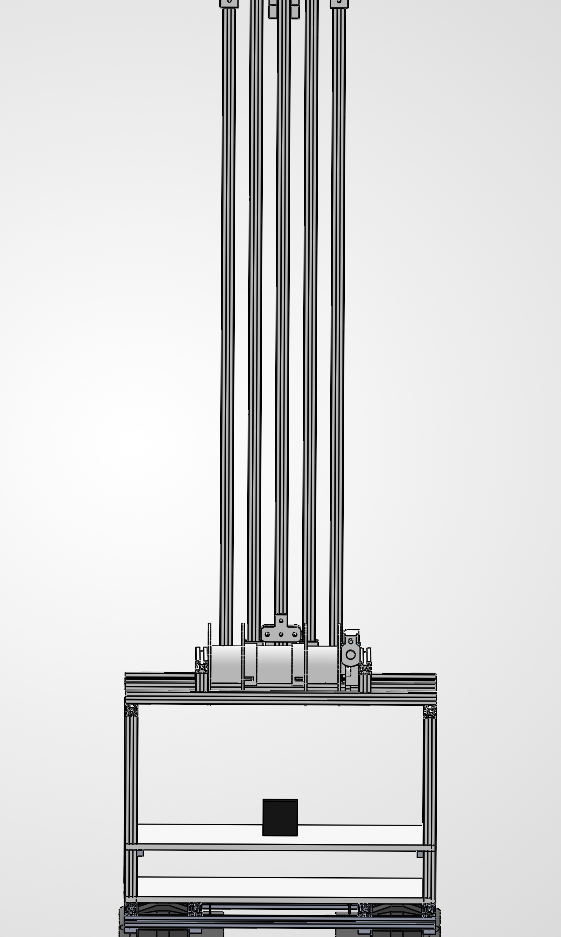

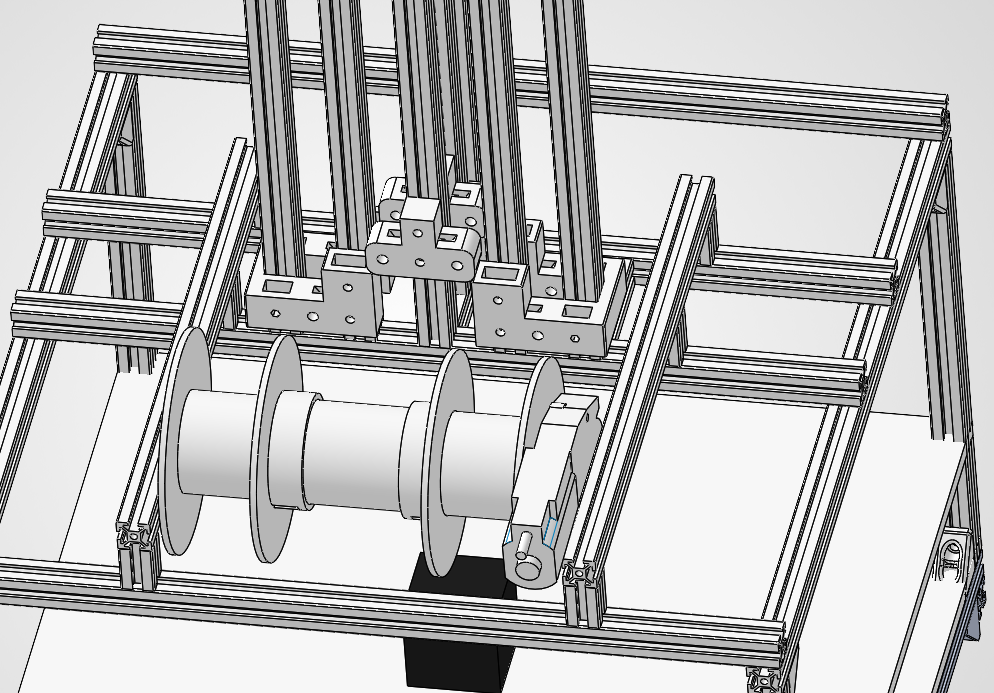

• 昇降機、巻取り機構、機体下部の仮設計が行えたため、全体の設計に移った。CADによる設計を写真で記す。

• 当初モータは昇降機の真下に置き、パラコードを引く構造にしていたがライダーとの高さの兼ね合いのため高さを上げ固定する構造となった。
• 柱同士が交差する部分は柱がもう一方の柱に乗るように設計し、重力がかかる方向へ抜け落ちることがないようになっている。
• 必要となるフレームをリストアップし、ラボ内にある物品を調べたが、本数が足りなかったため追加で発注を行うことになった。また、昇降機のもっとも外側の柱は一端での固定になっているため、話し合いを行い、斜めの状態で固定するための柱を追加で発注し、固定具を作成していくことになった。 必要となったフレームを以下に示す。フレーム固定用のブラケットも金属製で統一 することを考えると足りなかったため発注することとなった。

2.発注が必要になったもの

• アルミフレーム5シリーズ正方形20×20mm 350mm 1本
• アルミフレーム5シリーズ正方形20×20mm 500mm 1本
• アルミフレーム5シリーズ正方形20×20mm 850mm 2本
• アルミフレーム5シリーズ正方形20×20mm 71mm 3本
• アルミフレーム5シリーズ正方形20×20mm用突起付き反転ブラケット 50個

3.CADファイル

• 統合設計(1)
