名称 MIRS2403 MVP設計計画
番号 MIRS2503-PLAN-0001

版数 最終更新日 作成 承認 改訂記事
A01 2025.10.15 針山　遼大 針山　遼大 初版

1.ハード設計

ガントリ機構

  • 機能
    • 駒を置く
  • 安全策
    • ソフト面
    人の手の認識によって緊急停止
    ハード面
    カバーをし、BOXのようにする
  • 盤のサイズ
  • 理由
    • プレイ感と損なわない駒のサイズ20mm,18mmから350*350に決定した
    盤のマスの数が小さいと引き分けになりやすくゲーム体験が損なわれるため

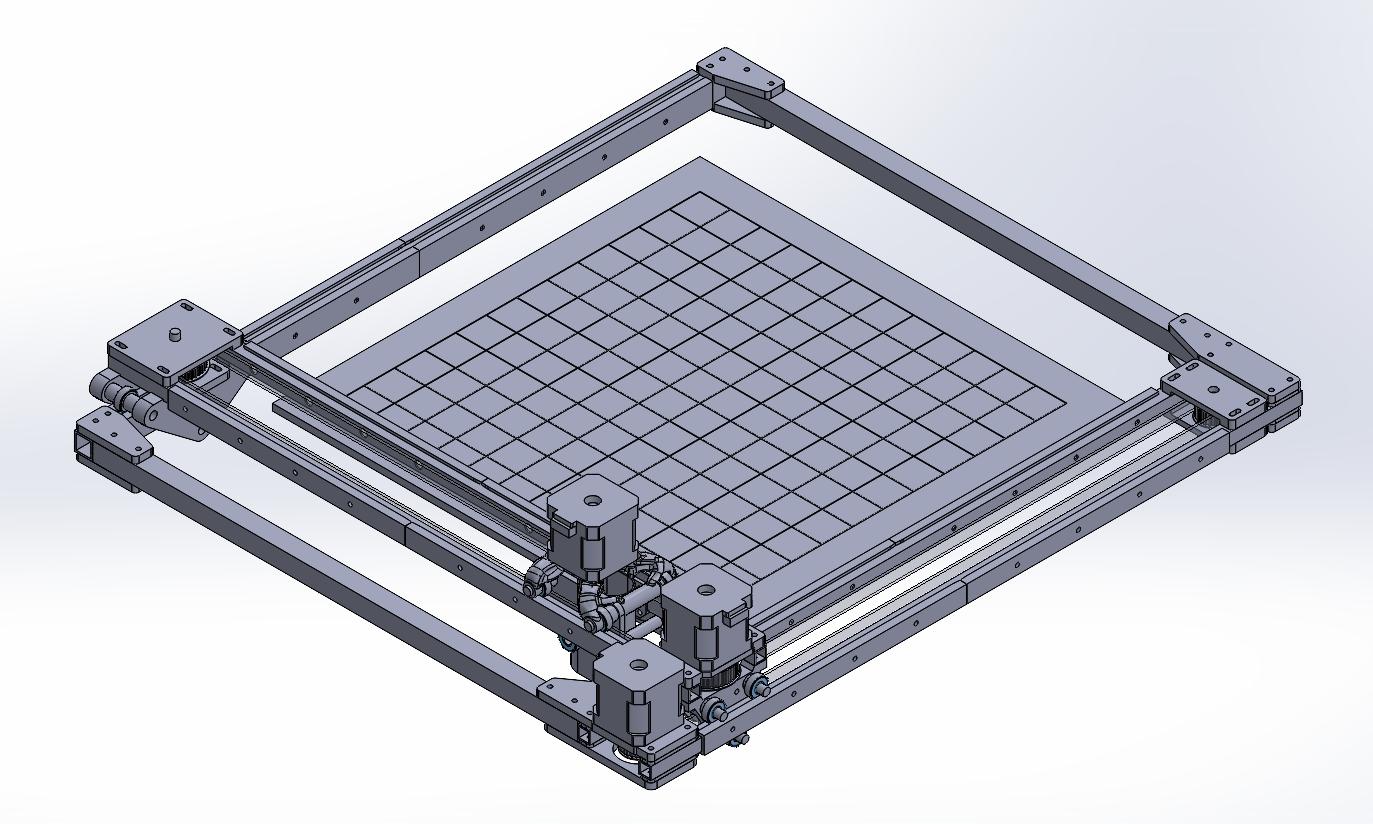

  • 完成図を以下に示す

    • 完成図

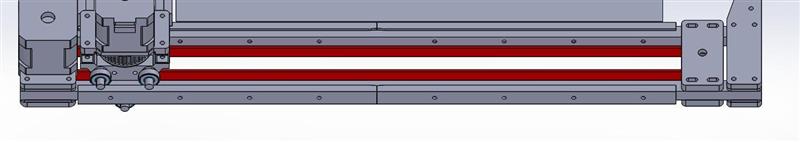

    x軸のタイミングベルト

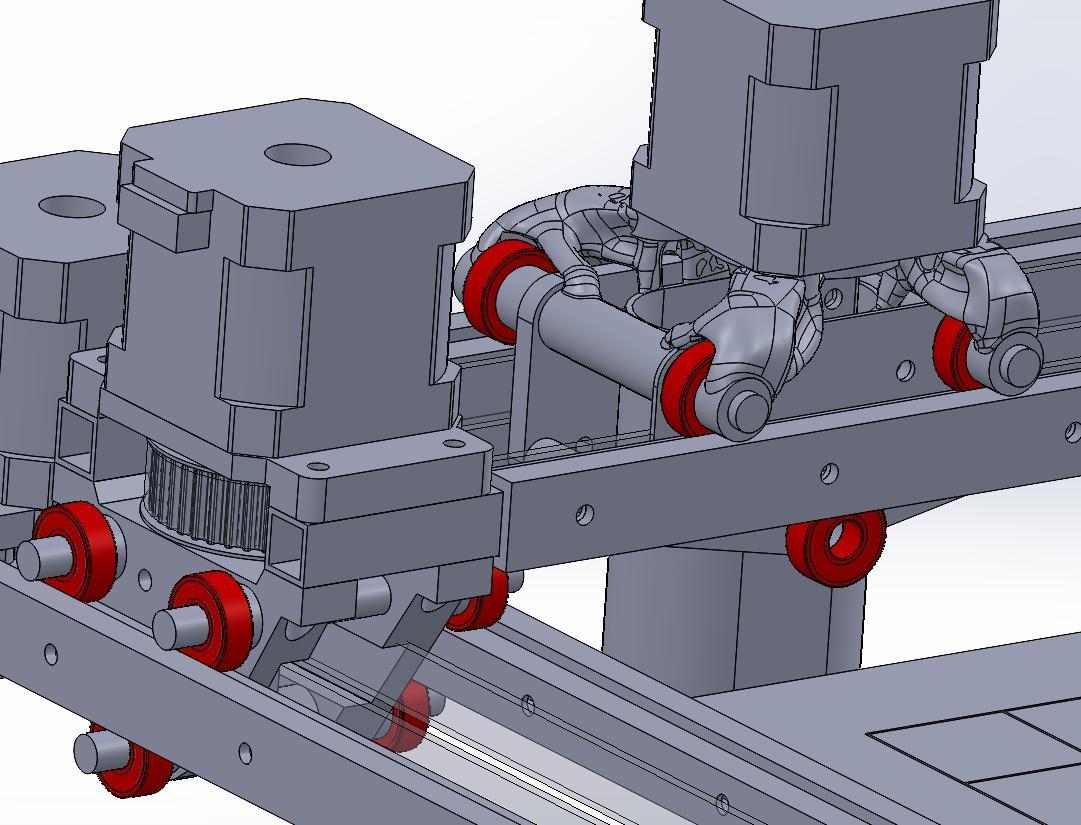

    スライダー用のベアリング

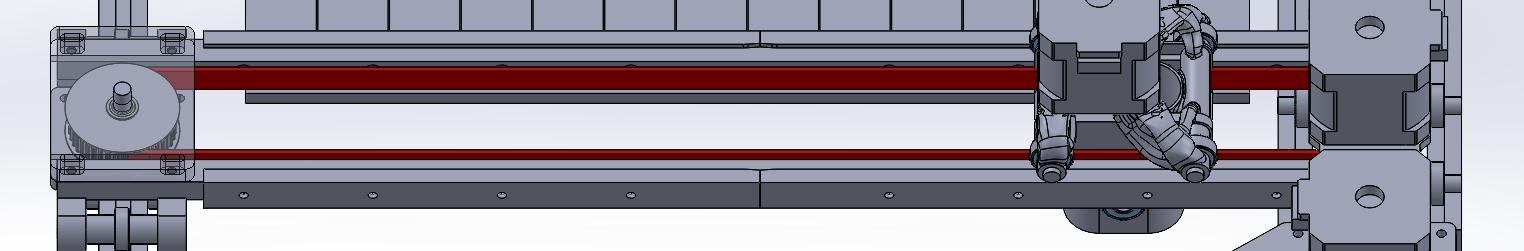

    y軸のタイミングベルト
  • 必要購入物品
    • ガントリー機構を作るのに当たっての必要購入物品を示す。

    購入予定物品
    物品名 型番 単価(税込) 数量 価格(税込) URL 備考
    標準ベルト S3M 100S3M963G 1,924 1 1,924/td> リンク先
    標準ベルト S3M 100S3M888G 1,444 1 1,444/td> リンク先
    【エコノミーシリーズ】 RoHS対応 ステンレス小径玉軸受 両シールド形 軽荷重・低速回転タイプ C-SE696ZZ 121 9 1089 リンク先
    寸切ボルト 鉄/ユニクロメッキ 10101711 428 1 428 リンク先
