- 目的
この仕様書は、MIRS0005のドーターボードの製造手順を記載したものである。 - 製造手順
- PCBに部品をのせ、はんだ付けをする。
- 部品、必要器具
MIRS0005ドーターボードのPCB、はんだごて、はんだ、はんだ吸取り線、回路部品(Table.1 参照) - 手順
- 部品表と実装図を見ながら、背の低い部品から順番に基板に取りつけ、はんだ付けをしていく。
- 部品、必要器具
- 基板の試験を行う
- 部品、必要器具
MIRS0005 ドーターボード試験仕様書(MIRS0005-ELEC-1105) - 手順
- MIRS0005 ドーターボード試験仕様書(MIRS0005-ELEC-1105)にそって基板の試験を行う。
- 部品、必要器具
- PCBに部品をのせ、はんだ付けをする。

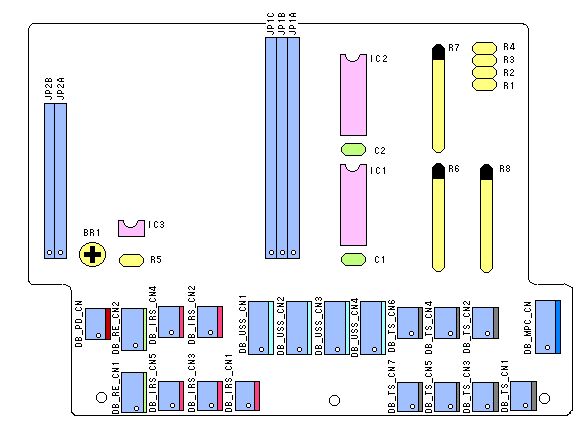

fig.1 ドーターボード実装図 (db.jpg)
| Table.1 MIRS0005 ドーターボード製造仕様書の部品表 | ||||||
| 番号 | 品名 | ドキュメント番号/商品名 | E/C | 数量 | 単位 | 備考 |
|---|---|---|---|---|---|---|
| 002 | MIRS0005 ドーターボード取扱説明書 | MIRS0005-ELEC-1102 | C | 1 | 部 | |
| 003 | MIRS0005 ドーターボード回路図 | MIRS0005-ELEC-1103 | C | 1 | 部 | |
| 004 | MIRS0005 ドーターボードPCB製造仕様書 | MIRS0005-ELEC-1104 | C | 1 | 部 | |
| 005 | MIRS0005 ドーターボード試験仕様書 | MIRS0005-ELEC-1105 | C | 1 | 部 | |
| IC1,IC2 | RS-フリップフロップ | 74LS279 | E | 2 | 個 | |
| IC3 | フォトカプラ | PC817 | E | 1 | 個 | |
| R1 〜 R5 | 抵抗 | 330Ω | E | 5 | 個 | |
| R6,R7,R8 | ラダー抵抗 | 1kΩ x 8 | E | 3 | 個 | |
| BR1 | 可変抵抗 | 100kΩ | E | 1 | 個 | |
| C1 〜 C2 | 積層セラミックコンデンサ | 104 | E | 2 | 個 | |
| DB_JP1A,B,C | ジャンパコネクタ | 20pin x 1 | E | 3 | 個 | |
| DB_JP2A,B | ジャンパコネクタ | 14pin x 1 | E | 2 | 個 | |
| DB_PD_CN | 3pin コネクタ | MOLEX5045-03A | E | 1 | 個 | |
| DB_IRS_CN 1,2,3,4,5 | 3pin コネクタ | MOLEX5045-03A | E | 5 | 個 | |
| DB_TS_CN 1,2,3,4,5,6,7 | 3pin コネクタ | MOLEX5045-03A | E | 7 | 個 | |
| DB_RE_CN 1,2 | 4pin コネクタ | MOLEX5045-04A | E | 2 | 個 | |
| DB_MPC_CN | 5pin コネクタ | MOLEX5045-05A | E | 1 | 個 | |
| DB_USS_CN 1,2,3,4 | 5pin コネクタ | MOLEX5045-05A | E | 4 | 個 | |
