�@VIPC310の構造描写

�AI/Oアドレスの設定法

Ｉ／Ｏボードの機能解説

�@VIPC310の構造描写
VIPC310は、基準寸法のI/O構成成分の種のIPの一部である。IPｷｬﾘｱとしてVIPC310は機械的な支援と、電気的な接合を、2つのｼﾝｸﾞﾙﾊｲﾄIPか、1つのﾀﾞﾌﾞﾙﾊｲﾄIPに供給する。VIPC310の外観図は、次ページ図1である。ｲﾝﾌﾟｯﾄ/ｱｳﾄﾌﾟｯﾄ、ﾒﾓﾘ、割り込みの働きを持つ。ﾎﾞｰﾄﾞ上でのﾊﾞｯﾃﾘｰによるﾊﾞｯｸ　ｱｯﾌﾟが可能である。VIPC310は、3U(ｼﾝｸﾞﾙﾊｲﾄ)の要素によってVMEbus Specification C.1(IEEEにより、P1014/D1.2または、IEC821busとしても知られている。)と結合する。IPｷｬﾘｱは、DMAﾎﾞｰﾄﾞや、68020処理装置を乗せると(6U(ﾀﾞﾌﾞﾙﾊｲﾄ)でも可)様々な機能を利用できる。IPｷｬﾘｱは、他の標準的なIndustrybusでの利用もできる。VIPC310は、IP Logicの接合方法に従う。IPは互いに、VIPC310の前面を通って50ﾋﾟﾝのﾌﾗｯﾄｹｰﾌﾞﾙによって接合される。二つのIPは、"A"及び"B"と名付けられている。ｲﾝﾀﾌｪｰｽの接合は、基準寸法で、ｹｰﾌﾞﾙでつながれたｼｽﾃﾑであれば、IPｷｬﾘｱ上にﾃﾞｨﾚｸﾄﾘを添え付けられる。接合ｹｰﾌﾞﾙルは、VMEのｼｬｰｼから、VIPC310を動か　さずに、差し込み、引き抜きができる。IPはI/Oからの信号に依らずに、ON/OFFができる。どんなときでも、IPは、ｸﾞﾘｰﾝﾌﾛﾝﾄﾊﾟﾈﾙの指示器が点灯していれば、VMEbusから、ｱｸｾｽされる。二つの表示器があり、一つづつ、相互のIPに用いられる。どのｱｸｾｽに対しても、活動の指示を明確にする為に、一つ又は複数の関係のあるLEDを点灯させる(約三分の一秒間)。ﾎﾞｰﾄﾞ上のﾘﾁｳﾑﾊﾞｯﾃﾘは、こういった機能を利用するIPの為のﾊﾞｯｸｱｯﾌﾟ用として用いられる。尚、ﾊﾞｯﾃﾘは、VMEbus+5又は、STDBYﾗｲﾝかを選択して使用できる。通常、ﾊﾞｯﾃﾘの補佐作用は、ｽﾃｨｯｸRAMと、日時計に使用される。IPのI/Oは、VMEbusA16/D16空間中に位置する。使用者と、管理者のｱｸｾｽは共に、読み取り、修正、書き込み(ﾃｽﾄ/ｾｯﾄ)の作業を受ける。相互のIP上にあるI/O空間は、IPの詳細書によって、16ﾋﾞｯﾄのﾜｰﾄﾞが64個と決められている。相互のIPが、64語を占有するPROMの搭載ができる。こうして、二つのIPのA及びBは、ShortI/O空間のVMEbusｼｽﾃﾑの64[KB]中、512ﾊﾞｲﾄを占有する。割り込みは、全面的に、指示を受ける。相互のIPは、二つに分割された割り込み要求により、動作を行う。VIPC310は、VMEbusのIRQ1,3,4,6の支援をする。割込み要求を受けた相互のIPは、自身に8ﾋﾞｯﾄのVECTORを供給しなければならない。このVECTORは、VMEbusに受け取りを知らせるｻｲｸﾙで、割込みﾊﾞｽ間に供給される。VIPC310は、VMEbusBERRの操作を受けない。ｿﾌﾄｳｪｱ上の、意味の無いｱｸｾｽは、動作していないCPUﾎﾞｰﾄﾞ上の停止回路ﾊﾞｽによって、停止される。ﾊﾟﾜｰｱｯﾌﾟ､ﾊﾟﾜｰﾀﾞｳﾝ､ﾊﾞｽﾘｾｯﾄ関数は、全面的にｻﾎﾟｰﾄされている。VIPC310は、5,12,-12［ｖ］の電源をLC piﾌｨﾙﾀを通して、相互のIPに供給する。これは、精密なﾃﾞｨｼﾞﾀﾙ作用とともに、ｱﾅﾛｸﾞの使用を可能にしている。

�AI/Oｱﾄﾞﾚｽの設定法
VIPC310上のI/Oのｱﾄﾞﾚｽ設定法は、二つの要素により決まる。一つは、ﾎﾞｰﾄﾞのﾍﾞｰｽｱﾄﾞﾚｽである。 二つめは、ｻﾌﾞｽﾍﾟｰｽに要求されるｱｸｾｽと、IPのｵﾌｾｯﾄである。　ﾍﾞｰｽｱﾄﾞﾚｽの設定方法は、以下で説明する様に、四つのｻﾌﾞｽﾍﾟｰｽと、それらのｵﾌｾｯﾄによって決められる。VIPC310は、VMEbusの"Short I/O又は、A16/D16空間中に、512ﾊﾞｲﾄを占める。これは、IP空間と、相互のIPのI/O間の16ﾋﾞｯﾄ*64ﾜｰﾄﾞからなっている。ﾎﾞｰﾄﾞのﾍﾞｰｽｱﾄﾞﾚｽは、八個のｼｬﾝﾄ及び、ｼﾞｬﾝﾊﾟｰによって設定される。このﾌﾞﾛｯｸ配置の模様は、図1に示されている。ｼｬﾝﾄは接合されると、ｱﾄﾞﾚｽﾗｲﾝに"0"を与える。ｼｬﾝﾄは開放されると、ｱﾄﾞﾚｽﾗｲﾝに"1"を与える。例えば、7つのｼｬﾝﾄの全てが接合された時には、$0000と言うﾍﾞｰ　ｽｱﾄﾞﾚｽが創造される。7つのｼｬﾝﾄの全てが開放された時には、$FE00と言うﾍﾞｰｽｱﾄﾞﾚｽが創造される。ｱﾄﾞﾚｽﾗｲﾝに対するｼｬﾝﾄの位置の関係は、図2のﾁｬｰﾄに示されている。I/Oのﾍﾞｰｽｱﾄﾞﾚｽのｼｬﾝﾄは、ﾒﾓﾘが使える状態であれば、VIPC310によってﾒﾓﾘｰﾍﾞｰｽｱﾄﾞﾚｽの選択もできる。例えば、I/Oのﾍﾞｰｽｱﾄﾞﾚｽを$6000(A16空間中)とするなら、ﾒﾓﾘｰﾍﾞｰｽｱﾄﾞﾚｽは、$600000(A24空間中)となる。より多くの情報を得るために、"ﾒﾓﾘｰのｱﾄﾞﾚｽ設定法"と言う項目 を参照してください。VIPC310では、図1に示される様に、I/Oﾍﾞｰｽｱﾄﾞﾚｽに、$6000をｾｯﾄしたものが送信される。VIPC310がVMEbus空間のA16中に占める512ﾊﾞｲﾄは、四つのｻﾌﾞｽﾍﾟｰｽに分割される(図4参照)。相互のIPは、128ﾊﾞｲﾄ(&H$80ﾊﾞｲﾄ)のI/O空間に一語16ﾋﾞｯﾄの空間を64個持つ。大半のIPは、ﾛｳｵｰﾀﾞｰの時や奇数ﾊﾞｲﾄでのみ使用される。これらのIPによってバイト　は、$1,$3等のｵﾌｾｯﾄの位置をｱｸｾｽする。このI/Oの奇数ﾊﾞｲﾄは標準型のVMEbusと68000等の演算処理装置で与えられる。大半のIPは、I/O空間に割り当てられた全てのﾊﾞｲﾄを使用することはできない。相互のIPは、使用していないﾊﾞｲﾄでﾃﾞｺｰﾄﾞをすることが出来る場合もある。使用していない空間へのｱﾄﾞﾚｽ指定は、回路的なCPUﾊﾞｽﾀｲﾑｱｳﾄを侵害することからVMEbus BERRを起こすだろう。もしこのCPUの機能を止めたいならば、使用していない空間へのｱﾄﾞﾚｽ指定をする時や、IPの空間にに差し込まない時、VMEbusは"ﾊﾝｸﾞ"する。

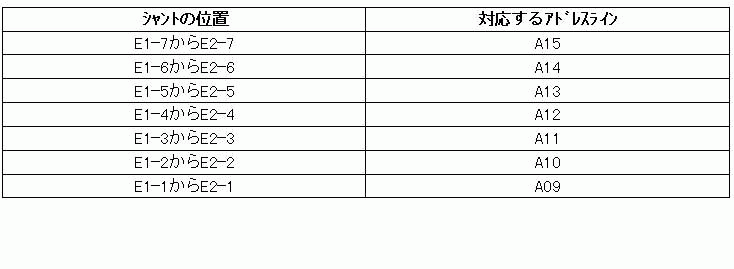

図２　Ｉ／Ｏアドレスシャント割り振り
