ＭＰＵボード
１． ＭＰＵボードの設定
- ＭＰＵボードは静電気を水道の蛇口などで放電してから触るようにすること。また、使わないときは、静電気から守る袋に入れておくこと。
- 図１のようにＣＰＵ(68000)をのせる。
- 図１のようにジャンパーをセットする。(赤で記されている)
- 図１のようにＲＯＭをのせる。
- 詳しくは、VSBC-1のマニュアルを参照すること。

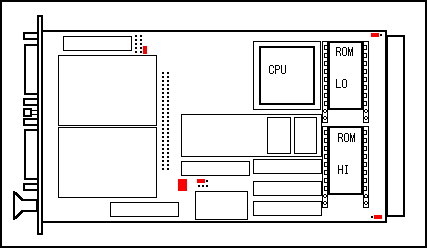

図１ VSBC-1ボードの設定
２． ＭＰＵボードの説明
- １ ＭＰＵボードの機能概要
-
- 名称
- ＶＳＢＣ−１ Single Board (68HC000) Computer Module for the VMEbus
- 製造元
- ＰＥＰ Modular Computers
- ＣＰＵ
- ＭＣ６８ＨＣ０００ ／１２．５ＭＨｚ（１６．７ＭＨｚに変更可）
- ＲＡＭ
- １２８〜１０２４kB（現在 ５１２kB）
- ＲＯＭ
- ６４〜 ５１２kB（現在 ６４kB）
- 必要な電源
- ＤＣ ５Ｖ（±５％），７５０ｍＡ（シリアルＩ／Ｏ非動作時）
- ＤＣ±１２Ｖ − シリアルＩ／Ｏを使用する時に必要な場合がある。
- ＲＳー２３２Ｃを使用する時は必要。
- 基板上の電源
- Ｌｉ電池 ８００ｍＡｈ
- サイズ
- １００ × １６０（ｍｍ） （シングルハイト ユーロカード）
- フロントパネルの幅
- ４ＴＥ （２０．３ｍｍ）
- フロントパネルの機能
- Ｈａｌｔランプ、ＲＥＳＥＴボタン、Ａｂｏｒｔボタン、１５ピン サブＤソケット ×２
- 時計機能（ＲＴＣ）
- ＤＰ８５７３を搭載
- １２／２４時間時計、曜日カウンタ、アラーム、タイマ割り込み
- クロック
- ＣＰＵ ×１
- Ｓｙｓｔｅｍ ×１
- ＲＴＣ ×１
- ＤＵＳＣＣ ×１
- 割り込み
- ７つのレベルの割り込みが可能（信号ＩＲＱ１〜ＩＲＱ７を利用）
- 割り込みマスクレジスタの設定が可能
- 設定されている割り込みベクタ
- レベル７ Ａｂｏｒｔスイッチ
- ７ ＡＣＦＡＩＬ信号
- ６ ＲＴＣ／ＴＩＣＫ
- ５ ＤＵＳＣＣ これはオートベクタではない
- ４ ＳＹＳＦＡＩＬ信号
- ３ ＰＩ／Ｔ
- ２ ＳＣＳＩ
- ハードウェア監視機能
- ＭＡＸ６９１による。４００ｍｓ（変更可）ごとに合図がないと、
- 異常が起きたとみなして、システムをリセットする。
- タイムアウト機能
- 異常が発生して、データ転送が７μｓ停止した場合、信号を発生する。
- ボード上のコネクタ
- ５０ピンＳＣＳＩコネクタ
- ４０ピンＰＩ／Ｔコネクタ
- シリアルＩ／Ｏ
- ２つのポートが使用可能 （６８５６２ＤＵＳＣＣが提供）
-
- オプション
- それぞれのシリアルポートに１つずつ必要
- ＲＳ−２３２Ｃ ５０〜 ７６８００ボー
- ＲＳ−４２２ ５０〜３０７２００ボー
- ＲＳ−４８５ ５０〜５０００００ボー
- ２０ｍＡＣループ ５０〜 ９６００ボー
- 光ファイバによる接続は最長１キロメートル（光ファイバコネクタを含む）
- パラレルＩ／Ｏ
- ＭＣ６８２３０ＰＩ／Ｔ
- ８ビット × ２ポート
- ハンドシェークピン × ４
- ハードウェア割り込み可能
- タイマ割り込みが可能
- 光セントロニクスアダプアが使用可能
- ＶＭＥバス関係
- インターフェイス：Ａ２４ Ｄ１６／８，ＭＡＳＴＥＲ
- コネクタ ：ＤＩＮ４１６１２Ｃ型
- ９６ピン、Ｐ１コネクタ
