MMIボード

マンマシンインターフェイスボードは、７ｓｅｇ．－ＬＥＤが４つ、４ビットディップロータリースイッチがＧｒｅｅｎ，Ｒｅｄ－ＬＥＤが各１つ、押しボタンスイッチが１つからなり、ＣＰＵと人との間に入り情報交換の手助けをおこなう機能を持つ。

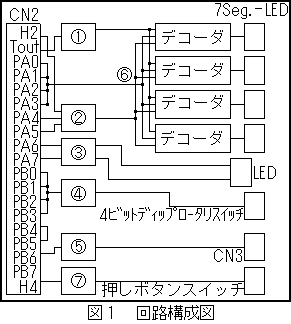

図１に回路構成を示す。図１より１から７のブロックの機能について説明する。

①パルス点灯発生回路 ７Ｓｅｇ．－ＬＥＤをパルス点灯させるための回路である。表示に関しては、本来普通に表示を制御するには各ＬＥＤで４ビット合計１６ビット必要である。しかし、ボードの制限もあるので、図１の回路構成にあるように６８２３０のＡポートの８ビットのうちＰＡ０～ＰＡ５までの６ビットをつかって表示するようにした。そこでラッチ機能を持つデコーダを使用することにし、６ビットのうち４ビットをＬＥＤのデータように使い、残り２ビットを桁の選択用に使うようにした。 ここで問題になったのは、ＬＥＤの消費電力で、１つあたり約２０ｍＡなので４つすべて点灯すると約０．５６Ａも流れることになる。そこで４つの位相の異なる方形波により、７Ｓｅｇ．－ＬＥＤをパルス点灯させることにより消費電力を約１／４にした。１つの桁が点灯して再び点灯する間隔が短いため、見た目にはすべての桁が点灯しているように見える。 ②桁選択回路 この回路は、２進２ビットのデータ書き込む桁選択信号を各桁のデータラッチＯＮ／ＯＦＦ回路へと振り分ける機能を持つ。 ③ＬＥＤ駆動回路 この回路は、ＭＰＵから送られてくるそれぞれのＬＥＤのＯＮ／ＯＦＦ信号を反転させて、それぞれのＬＥＤへ送る機能を持つ。 ④４ビットディップロータリスイッチ信号処理回路 この回路は、４ビットディップロータリスイッチのスイッチングに対応した信号をＭＰＵボードへ送る機能を持つ。 ⑤勝敗判定信号処理回路 この回路は、勝敗判定装置からのＯＮ／ＯＦＦ信号を電気的に絶縁し、レベルを判別してＭＰＵボードに送る機能を持つ。 ⑥データラッチＯＮ／ＯＦＦ及びデータ処理回路 データラッチＯＮ／ＯＦＦ回路は、桁選択回路からの桁選択信号とＨａｎｄｓｈａｋｅ２からの信号を用いてデータを書き込むデコーダのラッチ機能をＯＦＦし、データが書き込まれた後ラッチ機能をＯＮさせる。 データ処理回路は、ＢＣＤコードで入力されたデータを７Ｓｅｇ．－ＬＥＤ用の信号７ビットに変換する。またデータをラッチする機能を持つ。 ⑦チャタリング防止回路 この回路は、押しボタンスイッチからの信号のチャタリングを防止し、ＭＰＵボードに送る機能を持つ。: 　７Ｓｅｇ．－ＬＥＤをパルス点灯させるための回路である。表示に関しては、本来普通に表示を制御するには各ＬＥＤで４ビット合計１６ビット必要である。しかし、ボードの制限もあるので、図１の回路構成にあるように６８２３０のＡポートの８ビットのうちＰＡ０～ＰＡ５までの６ビットをつかって表示するようにした。そこでラッチ機能を持つデコーダを使用することにし、６ビットのうち４ビットをＬＥＤのデータように使い、残り２ビットを桁の選択用に使うようにした。
　ここで問題になったのは、ＬＥＤの消費電力で、１つあたり約２０ｍＡなので４つすべて点灯すると約０．５６Ａも流れることになる。そこで４つの位相の異なる方形波により、７Ｓｅｇ．－ＬＥＤをパルス点灯させることにより消費電力を約１／４にした。１つの桁が点灯して再び点灯する間隔が短いため、見た目にはすべての桁が点灯しているように見える。
②桁選択回路: 　この回路は、２進２ビットのデータ書き込む桁選択信号を各桁のデータラッチＯＮ／ＯＦＦ回路へと振り分ける機能を持つ。
③ＬＥＤ駆動回路: 　この回路は、ＭＰＵから送られてくるそれぞれのＬＥＤのＯＮ／ＯＦＦ信号を反転させて、それぞれのＬＥＤへ送る機能を持つ。
④４ビットディップロータリスイッチ信号処理回路: 　この回路は、４ビットディップロータリスイッチのスイッチングに対応した信号をＭＰＵボードへ送る機能を持つ。
⑤勝敗判定信号処理回路: 　この回路は、勝敗判定装置からのＯＮ／ＯＦＦ信号を電気的に絶縁し、レベルを判別してＭＰＵボードに送る機能を持つ。
⑥データラッチＯＮ／ＯＦＦ及びデータ処理回路: 　データラッチＯＮ／ＯＦＦ回路は、桁選択回路からの桁選択信号とＨａｎｄｓｈａｋｅ２からの信号を用いてデータを書き込むデコーダのラッチ機能をＯＦＦし、データが書き込まれた後ラッチ機能をＯＮさせる。
　データ処理回路は、ＢＣＤコードで入力されたデータを７Ｓｅｇ．－ＬＥＤ用の信号７ビットに変換する。またデータをラッチする機能を持つ。
⑦チャタリング防止回路: 　この回路は、押しボタンスイッチからの信号のチャタリングを防止し、ＭＰＵボードに送る機能を持つ。

		a	b	c			a	b	c
No.	方向	内容	内容	内容	No.	方向	内容	内容	内容
1		未使用	未使用	未使用	17	-	GND	未使用	未使用
2		未使用	未使用	未使用	18		未使用	未使用	未使用
3		未使用	未使用	未使用	19	-	GND	未使用	未使用
4		未使用	未使用	未使用	20		未使用	未使用	未使用
5		未使用	未使用	未使用	21		未使用	未使用	未使用
6		未使用	未使用	未使用	22		未使用	未使用	未使用
7		未使用	未使用	未使用	23		未使用	未使用	未使用
8		未使用	未使用	未使用	24		未使用	未使用	未使用
9	-	GND	未使用	GND	25		未使用	未使用	未使用
10		未使用	未使用	未使用	26		未使用	未使用	未使用
11	-	GND	未使用	未使用	27		未使用	未使用	未使用
12		未使用	未使用	未使用	28		未使用	未使用	未使用
13		未使用	未使用	未使用	29		未使用	未使用	未使用
14		未使用	未使用	未使用	30		未使用	未使用	未使用
15	-	GND	未使用	未使用	31		未使用	未使用	未使用
16		未使用	未使用	未使用	32	IN	Vcc	Vcc	Vcc

ＣＮ２（ＭＰＵボードへ）

No.	ﾋﾟﾝ名称	方向	内容	No.	ﾋﾟﾝ名称	方向	内容
1			未使用	21			未使用
2	H1	OUT		22	PB0	OUT	4ﾋﾞｯﾄﾃﾞｨｯﾌﾟﾛｰﾀﾘｽｲｯﾁ(0)
3	Tin		未使用	23			未使用
4	H2	IN		24	PB1	OUT	4ﾋﾞｯﾄﾃﾞｨｯﾌﾟﾛｰﾀﾘｽｲｯﾁ(1)
5	Tout	IN		25			未使用
6	PA0	IN	7Seg.-LEDdata(0)	26	PB2	OUT	4ﾋﾞｯﾄﾃﾞｨｯﾌﾟﾛｰﾀﾘｽｲｯﾁ(2)
7			未使用	27			未使用
8	PA1	IN	7Seg.-LEDdata(1)	28	PB3	OUT	4ﾋﾞｯﾄﾃﾞｨｯﾌﾟﾛｰﾀﾘｽｲｯﾁ(3)
9			未使用	29			未使用
10	PA2	IN	7Seg.-LEDdata(2)	30	PB4	IN	ﾃｽﾄ信号入力
11			未使用	31			未使用
12	PA3	IN	7Seg.-LEDdata(3)	32	PB5	OUT	ﾃｽﾄ信号出力
13			未使用	33			未使用
14	PA4	IN	7Seg.-LED選択(下位)	34	PB6	OUT	勝敗判定装置ON/OFF信号
15			未使用	35			未使用
16	PA5	IN	7Seg.-LED選択(上位)	36	PB7		未使用
17			未使用	37			未使用
18	PA6	IN	Red-LED	38	H3		未使用
19			未使用	39			未使用
20	PA7	IN	Green-LED	40	H4	OUT

ＣＮ３（電源ボードへ）

No.	ﾋﾟﾝ名称	方向	内容
1	OPEN		未使用
2	Vsig	IN	勝敗判定装置ON/OFF信号
3	GND	-	勝敗判定装置ON/OFF信号
