パターン図、実装図、電源系統図

last up date 99/01/20

拡張ボードの２枚目を製作したが、超音波部が正常に動作しなかった為、拡張ボード１枚目の超音波部を２枚目の拡張ボードに搭載し、使用している。

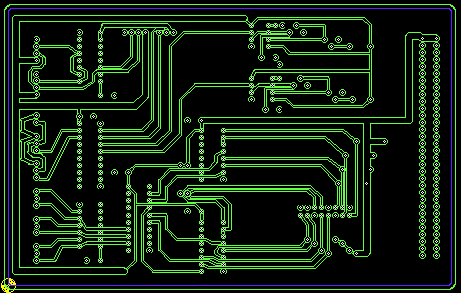

パターン図（本体）

パターン図（超音波）

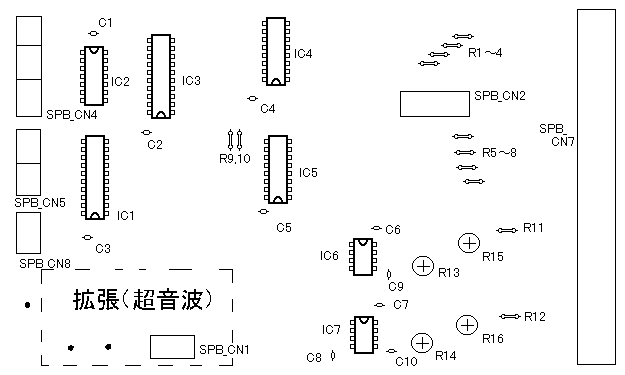

実装図（本体）

実装図（超音波）

IC//1:GAL16V8,2:74LS04,3:GAL16V8,4:74LS279,5:74LS279,6:μPC555,7:μPC555,8:4053BP
C//1～8,11:104k , 9,10:103
R//1～10:6.2k , 11,12:180k , 13,14:0～50k , 15,16:0～100k

電源系統図
