Fig 4.1 受光素子の出力
4.1 部品実装チェック
4.2 導通チェック
4.2.1
回路図(JS.1)に従い、導通チェックをする。
4.2.2
コネクタの１−２ｐｉｎ間の導通を調べる。この時、スイッチを押さないで導通し、押すと切れる事を確認する。
4.3 動作試験
4.3.1
コネクタの３−４ｐｉｎ間の＋５Ｖの電圧を入力する。この時ＬＥＤが点灯する事を確認する。
4.3.2
ＩＣ１の３ｐｉｎをオシロスコープで調べ、38kHz,Ｄｕｔｙ比10%ぐらいである事を確認する。
4.3.3
ＩＣ２の３ｐｉｎをオシロスコープで調べ、周期６００μｓぐらいである事を確認する。
4.3.4

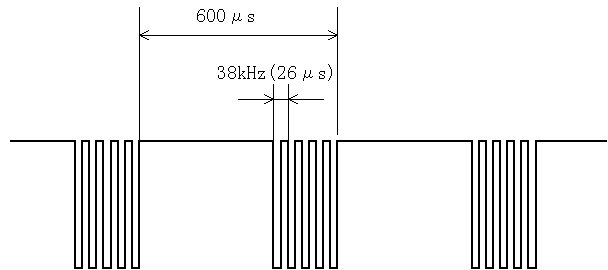

ＩＣ３の３ｐｉｎをオシロスコープで調べ、下の図のような波形になっている事を確認する。
4.3.5
受光素子（IS1U60) の１−３ｐｉｎに電圧（＋５Ｖ）を入力し、赤外線ＬＥＤに近ずけ、受光素子の出力（２ｐｉｎ）をオシロスコープで調べ、下の図のようになっている事を確認する。
