２．Ｉ／Ｏアドレスの設定法

　ＶＩＰＣ３１０上のＩ／Ｏのアドレス設定法は、二つの要素により決まる。一つは、ボードのベースアドレスである。二つめは、サ
ブスペースに要求されるアクセスと、ＩＰのオフセットである。ベースアドレスの設定方法は、以下で説明する様に、四つのサブスペ
ースと、それらのオフセットによって決められる。

　ＶＩＰＣ３１０は、ＶＭＥｂｕｓのＳｈｏｒｔ　Ｉ／Ｏ又は、Ａ１６／Ｄ１６空間中に、５１２バイトを占める。これは、ＩＰ空間
と、相互のＩＰのＩ／Ｏ間の１６ビット＊６４ワードからなっているボードベースアドレスは、八個のシャント及び、ジャンパーによ
って設定される。このブロック配置の模様は、図３に示されている。

　シャントは接合されると、アドレスラインに”０”を与える。シャントは開放されると、アドレスラインに”１”を与える。例えば
７つのシャントの全てが接合された時には、＄００００と言うベースアドレスが創造される。７つのシャントの全てが開放された時に
は、＄ＦＥ００と言うベースアドレスが創造される。アドレスラインに対するシャントの位置の関係は、図２のチャートに示されてい
る。

　Ｉ／Ｏのベースアドレスのシャントは、メモリが使える状態であれば、ＶＩＰＣ３１０によってメモリーベースアドレスの選択もで
きる。例えば、Ｉ／Ｏのベースアドレスを＄６０００（Ａ１６空間中）とするなら、メモリーベースアドレスは、＄６０００００（Ａ
２４空間中）となる。より多くの情報を得るために、"メモリーのアドレス設定法"と言う項目を参照してください。

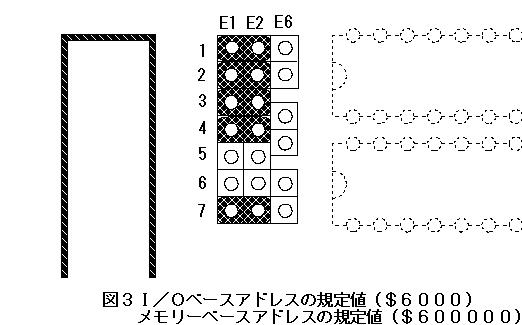

　ＶＩＰＣ３１０では、次項図３に示される様に、Ｉ／Ｏベースアドレスに、＄６０００をセットしたものが送信される。

　ＶＩＰＣ３１０がＶＭＥｂｕｓ空間のＡ１６中に占める５１２バイトは、四つのサブスペースに分割される（図４参照）。

　相互のＩＰは、１２８バイト（＆Ｈ＄８０バイト）のＩ／Ｏ空間に一語１６ビットの空間を６４個持つ。大半のＩＰは、ロウオーダ
ーの時や奇数バイトでのみ使用される。これらＩＰによってバイトは、＄１、＄３等のオフセットの位置をアクセスする。このＩ／Ｏ
の奇数バイトは標準型のＶＭＥｂｕｓと６８０００等の演算処理装置で与えられる。大半のＩＰは、Ｉ／Ｏ空間に割り当てられた全て
のバイトを使用することはできない。

　相互のＩＰは、使用していないバイトでデコードをすることが出来る場合もある。使用していない空間へのアドレス指定は、回路的
なＣＰＵバスタイムアウトを侵害することからＶＭＥｂｕｓ　ＢＥＲＲを起こすだろう。もしこのＣＰＵの機能を止めたいならば、使
用していない空間へのアドレス指定をする時や、ＩＰの空間にに差し込まない時、ＶＭＥｂｕｓは”ハング”する。

シャントの位置	対応するアドレスライン
E1-7からE2-7	A15
E1-6からE2-6	A14
E1-5からE2-5	A13
E1-4からE2-4	A12
E1-3からE2-3	A11
E1-2からE2-2	A10
E1-1からE2-1	A09

　　　　　 図２　Ｉ／Ｏアドレスシャント割り振り

　Ｉ／Ｏのベースアドレスのシャントは、メモリが使える状態であれば、ＶＩＰＣ３１０によってメモリーベースアドレスの選択もで
きる。例えば、Ｉ／Ｏのベースアドレスを＄６０００（Ａ１６空間中）とするなら、メモリーベースアドレスは、＄６０００００（Ａ
２４空間中）となる。

サブスペースアドレス	サブスペース
I/Oベース+$0000	IPA,I/Oスペース
I/Oベース+$0080	IPA,IDスペース
I/Oベース+$0100	IPB,I/Oスペース
I/Oベース+$0190	IPB,IDスペース

　　　　　　　　　図４　Ｉ／Ｏ空間マップ

　ＶＩＰＣ３１０では、図３に示される様に、Ｉ／Ｏベースアドレスに、＄６０００をセットしたものが送信される。

　１つのＩＰは、そのＩ／Ｏ空間内に偶数バイトを使えるかどうかわからない。もし、使えないならそれは、偶数バイトのアクセスに
反応するかできるかわからない。ＩＰは、ｒｅａｄとｗｒｉｔｅで異なるマップを持っている。ＣＰＵのバスタイムアウト機能の用途
は、起こりうる無効なアクセスを試し、見つけ出す事を委ねられる。

　相互のＩＰは、ＩＤ　ＰＲＯＭを持つ必要がある。このＩＤ　ＰＲＯＭは、最少３２バイトである。それは、大きいだろう。ＩＤ　
ＰＲＯＭは、ＩＰに関する決められた情報を与え、それは、ＩｎｄｕｓｔｒｙＰａｃｋ　Ｓｐｅｃｉｆｉｃ　ａｔｉｏｎに定義されて
いる。この情報は、ＩＰのメーカー、モデルコード、改訂版レベルの製造に含まれる。それには、ドライバの同じ物であると確認する
コード、調整情報も含まれるだろう。ＩＤ　ＰＲＯＭの、左のオーバースペースは、エンドユーザー、システムの積算器のために情報
を加える事で利用される。

$3F　　　　　 2nn+1	user apace
2nn-1 $19	pack specific space
$17	CRC
$15	No of bytes used [=nn]
$13	Driyer ID, high byte
$11	Driyer ID, low byte
$0F	reserved　　　　　($00)
$0D	Revision
$0B	Model No
$09	Manufacturer ID
$07	ASCII"C"　　　　　($43)
$05	ASCII"A"　　　　　($41)
$03	ASCII"P"　　　　　($50)
$01	ASCII"I"　　　　　($49)

　　　　　　　図５　ＩＤＰＲＯＭ要求情報

　ＩＤ　ＰＲＯＭは、代表的に自動構成、自動計測、改訂版保守の為のソフトウェアとして使われる。加えて構成された機能は、使用
できる。ＩＤ　ＰＲＯＭは、アクセスされる事を要求したり、それらの情報がホストソフトウェアで使われる事もない。しかし、ＩＤ
ＰＲＯＭが臨界目盛や、構成情報を含んでいるとしたら、ソフトウェアの使用方は非常に促進される。

　図５は、相互のＩＤ　ＰＲＯＭの要求情報を示している。
