詳細設計書インターフェイス編
作成日 1997. 5.25
作成者 43 山田 秀俊

4.RS−232Cインターフェイス


我々のMIRSではMPUボード(VSBC-1)のシリアルI/O Piggyback moduleが利用できる。これに15pinのこね区たで接続することができる。以下にRS232Cシリアルインターフェイスの仕様、及びピン配置、I/Oレジスタを示す。

ParameterRangeNotes
Transfer rate76.8kbaud
Maxium Cable Length20meter
Output Level+-12V maxTrue RS232C levels



仕様表

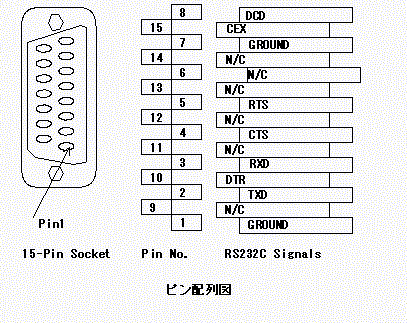

ピン配置図


DUSSC アドレスレジスタ
FDFCB7DUSCCチャンネルAゼネラルステータスレジスタ
FDFCBFDUSSCチャンネルAインターラプトコントロールレジスタ

I/Oレジスタ

*詳細は VSBC-1 Users Manual 参照
