1997.7.23 山口知子 作成
ＭＰＵボードの調査記録
この記録は、本ＭＩＲＳでＭＰＵボードとして用いるＶＳＢＣ−１の調査したものを示す。
ＣＰＵ： ＭＣ６８ＨＣ０００ （１２．５ＭＨｚ／１６．７ＭＨｚ）
ＲＯＭ： ６４〜５１２ｋＢ
ＲＡＭ： １２８〜１０２４ｋＢ
Ｒｅａｌ−ｔｉｍｅ Ｃｌｏｃｋ（ＲＴＣ）（ＤＰ８５７３）
１２／２４時間時計、曜日カウンター、アラーム、タイマ割り込みが行える。
Ｗａｔｃｈｄｏｃ （ＭＡＸ６９１）
４００msecごとに信号を送られてこないと、異常が発生したとしてシステムリセットを行う。
Ｓｅｒｉａｌ Ｉ／Ｏ （６８５６２ＤＵＳＣＣ）
ポートＡ、ポートＢの２つのポートが使える。本ＭＩＲＳではＲＳ２３２Ｃを使いパソコンなどと通信を行う。
Ｐａｒａｌｌｅｌ Ｉ／Ｏ （ＭＣ６８２３０）
ＰＩ／Ｔを搭載する。１６のパラレルＩ／Ｏライン（８bit×２ports）と４つのハンドシェークラインをもつ。そして２４bitのタイマ／カウンターをもつ。 これにより、ハードウェア割り込み、タイマ割り込み等が行える。
Ｉｎｔｅｒｒｕｐｔ
７levelの割り込みが可能（ＩＲＱ１〜ＩＲＱ７）システムが設定しているオートベクタ
Ａｂｏｒｔ ｓｗｉｔｃｈ Level ７
ＡＣＦＡＩＬ Level ７
ＲＴＣ／ＴＩＣＫ Level ６
ＤＵＳＣＣ Level ５
ＳＹＳＦＡＩＬ Level ４
ＰＩ／Ｔ Level ３
ＳＣＳＩ Level ２
Ｃｌｏｃｋ
ＣＰＵ クロック ×１
システムクロック ×１
ＲＴＣ クロック ×１
ＤＵＳＣＣ クロック ×１
ＶＭＥｂｕｓ
インターフェイス： Ａ１６：Ｄ１６／Ｄ８ ＭＡＳＴＥＲ
コネクタ ： ＤＩＮ４１６１２ Ｃ型 ９６ｐｉｎ Ｐ１コネクタ
Ｐｏｗｅｒ
通常
ＤＣ ５Ｖ（±５％），７５０ｍＡ
ＲＳ２３２Ｃを使用するとき
ＤＣ ±１２Ｖ １００ｍＡ
ＲＡＭ，ＲＴＣ バックアップ用の電源
リチウム電池 ８００ｍＡｈ （on-board Battery）
Ｔｅｍｐｅｒａｔｕｒｅ ｒａｎｇｅｓ（使用温度範囲）
動作時
０℃〜 ＋７０℃（標準）
−２５℃〜 ＋８５℃（拡張）
−５５℃〜＋１２５℃（軍事用）
※＋８５℃以上ではバッテリーをはずす。
保存時
−５５℃〜 ＋８５℃

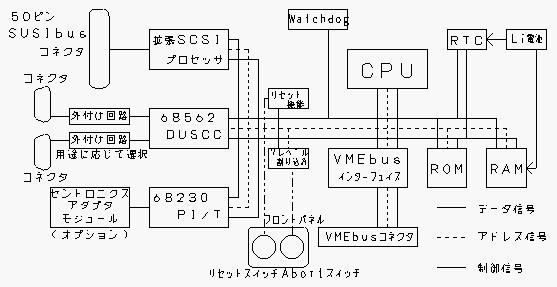

ＶＳＢＣ−１のブロック図
メモリマップ
