沼津高専 電子制御工学科
MIRSATLM 超音波センサボード回路図
MIRSATLM-ELEC-1303
改訂記録
版数 作成日 作成者 承認 改訂内容
A01 2000.9.13 品川 彰 長澤 正氏 初版
A02 2000.10.05 品川 彰 長澤 正氏 回路図を修正
A03 2000.12.19 品川 彰 長澤 正氏 回路図を修正
A04 2000.12.23 品川 彰 長澤 正氏 関連文書を変更
B01 2001.1.20 品川 彰 長澤 正氏 回路図を変更
B02 2001.1.23 品川 彰 長澤 正氏 関連文章を変更
C01 2001.1.25 品川 彰 長澤 正氏 回路図を変更
C02 2001.2.13 品川 彰 長澤 正氏 関連文書を変更

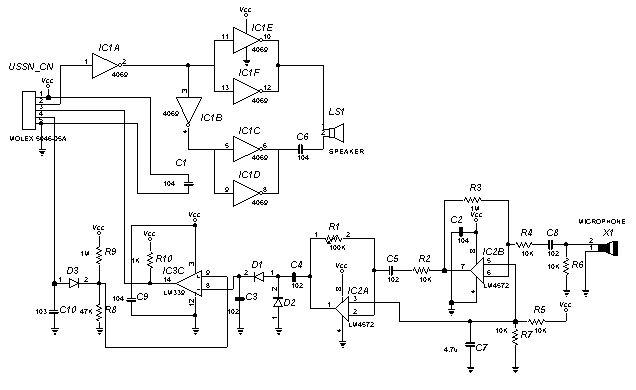

Fig.1 超音波センサボード回路図 (uss_cir.jpg WinDraft形式uss1.sch)


関連文書
