名称 MIRS1801 収納棚ドア詳細設計書改訂版
番号 MIRS1801-MECH-0008b

版数 最終更新日 作成 承認 改訂記事
B01 2018.2.18 熊谷・高橋 青木先生 初版

目次

  1. はじめに

    本ドキュメントはMIRS1801メカニクス詳細設計書の収納棚ドアについて記述したものである。

  2. 外観

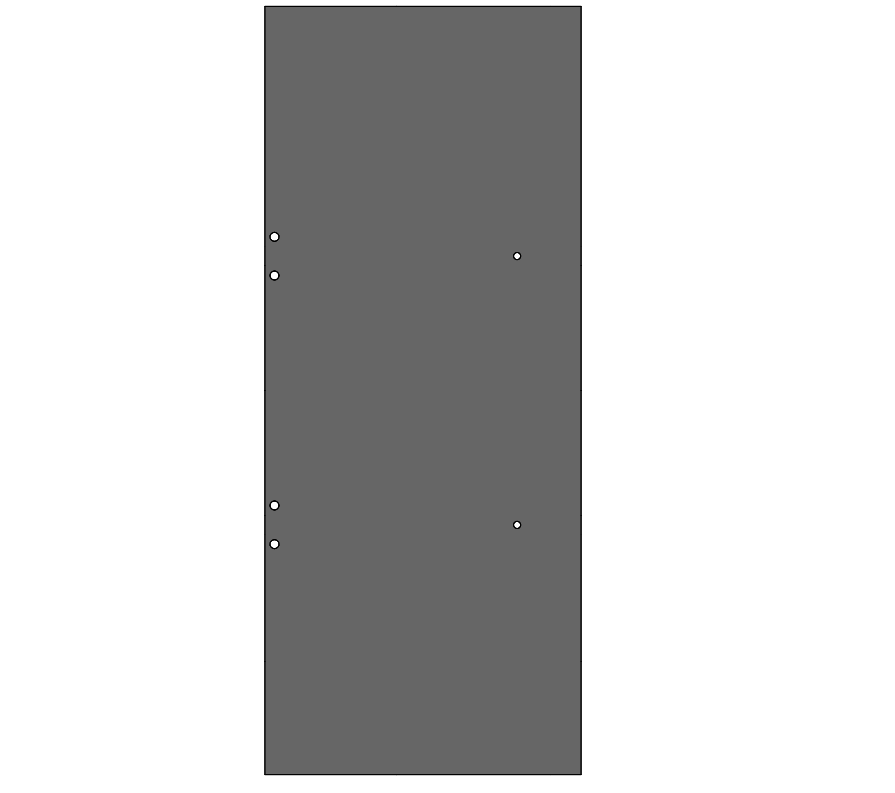

    収納棚ドア全体の外観をfig.1に示す。


    Fig.1 収納棚ドア外観

  3. 構成部品

    収納棚ドアの構成部品をtable1に示す。

    table1 収納棚ドア構成部品
    構成部品名 個数 リンク 備考
    ドア 1 リンク 図面
    蝶番 2
    ドアノブ 1 リンク 図面
    マグネット 1
    M3x12 4
    M3x8 2
    M3ナット 4
  4. 部品加工

    部品加工について

    table2 部品加工
    製作部品 使用機器 場所
    ドア ボール盤 クリエイティブラボ
    ドアノブ 3Dプリンタ クリエイティブラボ

    ドアの加工では、本体カバーにドア図面のように穴を開ける。

  5. 組み立て手順

    1. ラッカースプレーで塗装を行う。
    2. ドア表面にドアノブをM3x8で固定する。
    3. ドア裏面に接着剤でマグネットを固定する。
    4. ドアと蝶番をM3x12とナットで固定する。
    5. 完成
