1. はじめに

   本ドキュメントは改良したMIRS1702の取っ手の設計書である。

2. 目的

   持ち上げの際に握る取っ手を設けるために加工する。 材料は、アルミの支柱ではなく、PLA樹脂を用いて3Dプリンターで印刷する。

3. 設計図

   心材となる細長いアルミ板(寸法は任意で適当に決定)に合わせてSolidworks上で設計を行う。
   その後、PLA樹脂を使用してクリエイティブラボの3Dプリンターで印刷する。これを計 2本製作し、心材のアルミ板に上下から接着剤(グルーガン)で装着する。

   設計図を、fig.1に示す。

   Fig.1 取っ手設計図

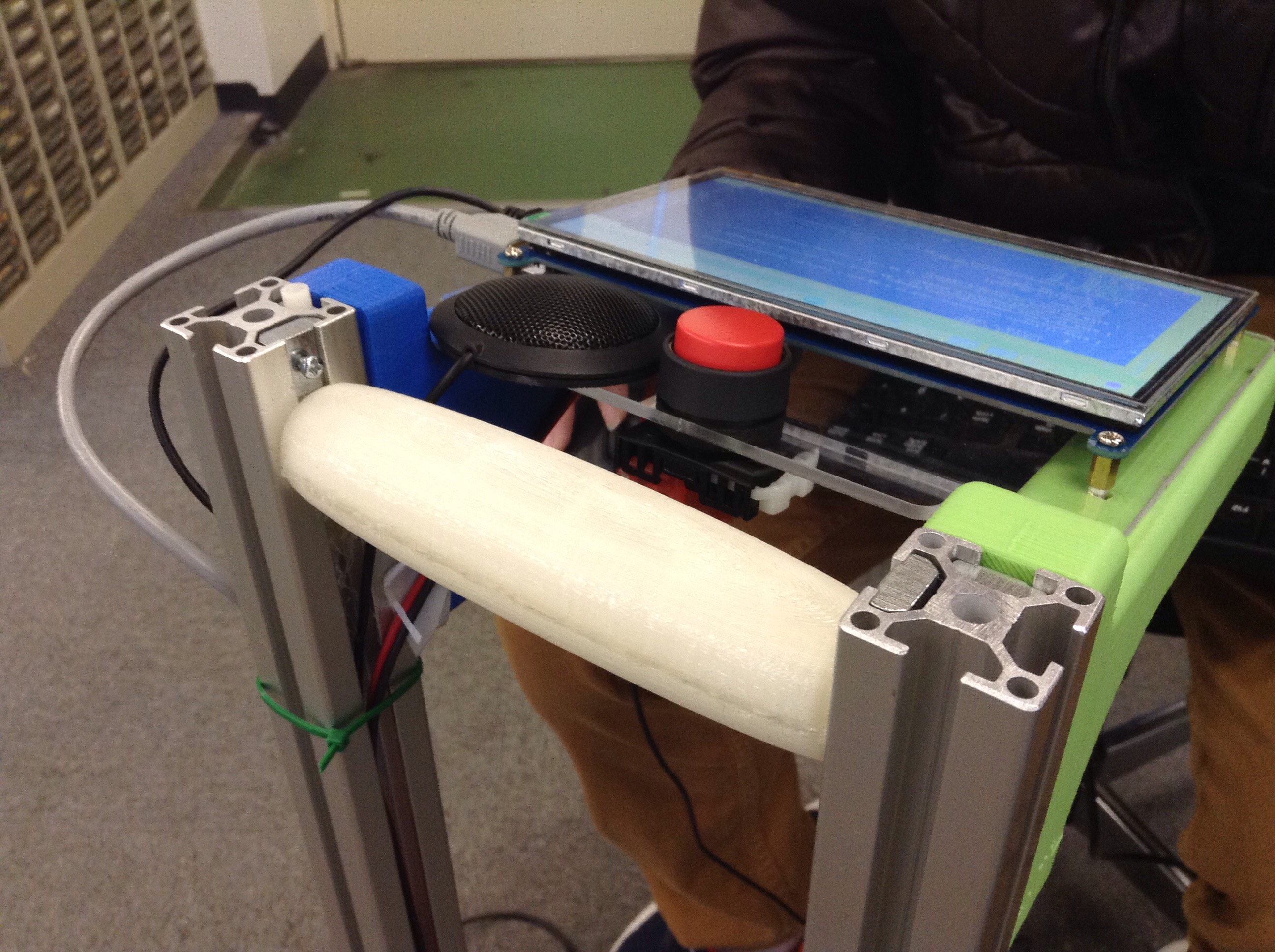

   アルミフレームに装着された概観図をfig.2に示す。

   Fig.2 取っ手の概観図
