1. はじめに

   本ドキュメントはMIRS1702のディスプレイアームの詳細設計書である。

2. 目的

   ディスプレイを固定するために製作する。

3. 設計図

   Solidworks上で設計を行い、PLA樹脂を使用し、クリエイティブラボの3Dプリンターで印刷する。これを計 2本製作する。
   設計図をfig. 1に示す。

   Fig.1 ディスプレイアーム設計図

   概観図をfig. 2に示す。

   Fig.2 ディスプレイアーム概観図


4. 工夫点

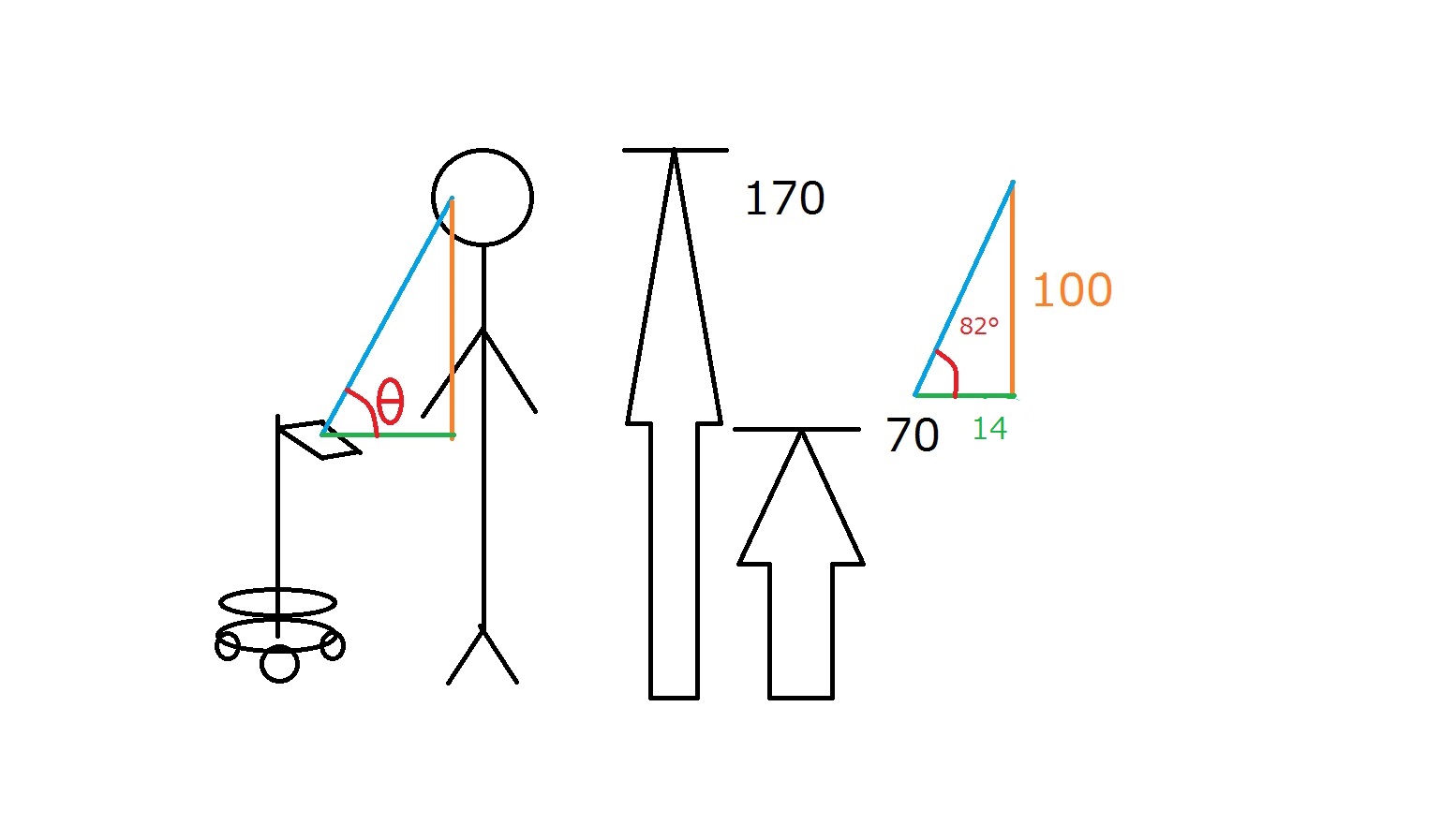

   工夫点はアームの角度である。人とディスプレイ水平方向距離はだいたい14cmになる(図3より緑の線)。
   また平均身長170cmを参考にして、ディスプレイと人との高さの差は100cm(図3の橙の線)。
   この二つの値から、二本の線の成す角(図3の赤の角)を導きだした。この角度はディスプレイの法線方向成分と水平線の成す角となる。
   MIRSを操作する人がよりディスプレイを見やすい設計になっている。

   Fig.3 工夫点
