- 目的
この仕様書は、MIRS0104のモータパワー制御ボードとモータ間の接続ケーブルの製造手順を記載したものである。
- 製造手順
- ケーブルにターミナルを圧着し、ハウジングに挿入する
- 部品、必要器具
ニッパ、ワイヤストリッパ、ターミナル圧着工具、精密ドライバーもしくは丈夫な針金、部品(Table.1 参照)
- 手順
- 電源ケーブルの両端から3cm位の所までをそれぞれ一本ずつに裂く。
- ワイヤストリッパを使用してケーブルの先端の絶縁膜を5mm程剥く。
- ターミナル圧着工具を使用してケーブルの一方の先端にターミナルを圧着する。
- モータパワー制御ボード - モータ間対応関係表、ケーブル接続図を参照しながらターミナルをハウジングに挿入する。
挿入位置を間違えた時は精密ドライバーもしくは丈夫な針金を使用してターミナルのツメ（ケーブル接続図参照）を押しながらターミナルをハウジングから抜きとってから挿入し直す。
- もう片方は絶縁ビニルを剥きモータの端子にはんだ付けする。
Fig.1 モーターパワー制御ボード MPC_CN 外形図(53259-0220.jpg)

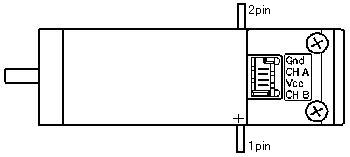

Fig.2 モーター 外形図(mortor.jpg)
Table.1 モーターパワー制御ボード - モータ間対応関係表(左)
| モーターパワー制御ボード MPC_CN |
|
|
|
モータ |
| Pin.No |
|
|
|
Pin.No |
| 1 |
|
<-> |
|
1 |
| 2 |
|
<-> |
|
2 |

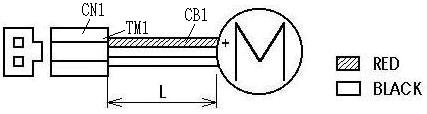

Fig.3 ケーブル接続図(左) (cable2-mortor_left.jpg)
Table.2 モーターパワー制御ボード - モータ間対応関係表(右)
| モーターパワー制御ボード MPC_CN |
|
|
|
モータ |
| Pin.No |
|
|
|
Pin.No |
| 1 |
|
<-> |
|
2 |
| 2 |
|
<-> |
|
1 |

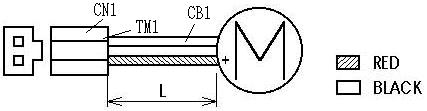

Fig.4 ケーブル接続図(右) (cable2-mortor_right.jpg)
- ケーブルの試験を行う
|
|
