沼津高専 電子制御工学科
MIRS0104 ドーターボード回路図
MIRS0104-ELEC-0203
改訂記録
版数 作成日 作成者 承認 改訂内容
A01 2002.07.09 野田 雄也 森元裕一 初版
A02 2002.07.10 渡邊寛 森元裕一 リンク先の改訂

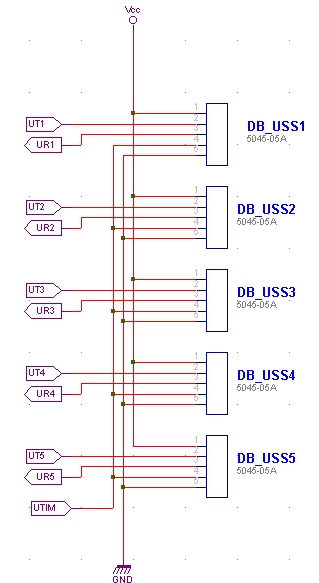

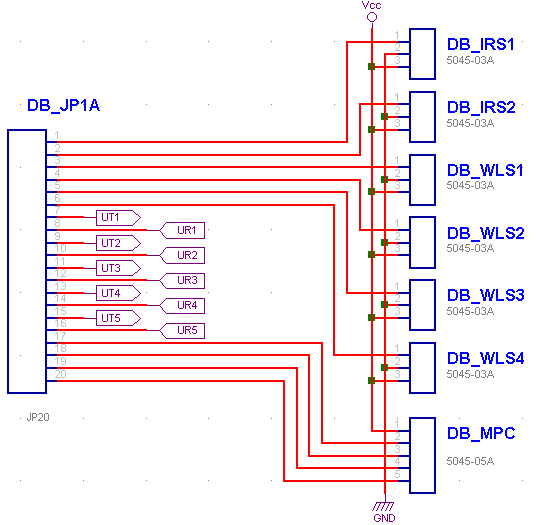

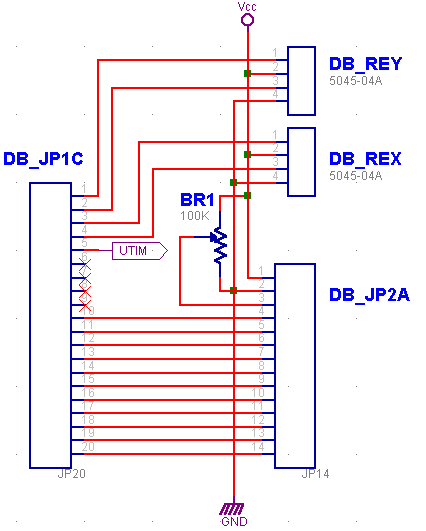

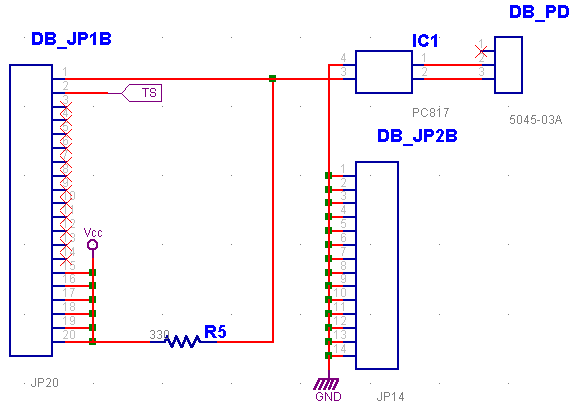

Fig.1 ドーターボード回路図 (db_cir_b1-5.png WinDraft形式 db_cir_1.sch,db_cir_2.sch,db_cir_3.sch,db_cir_4.sch,db_cir_5.sch)
