沼津高専 電子制御工学科
MIRS0004 ドーターボード回路図
MIRS0004-ELEC-1203
改訂記録
版数
作成日
作成者
承認
改訂内容
A01
2001.07.10
香川、原
高根澤
初版

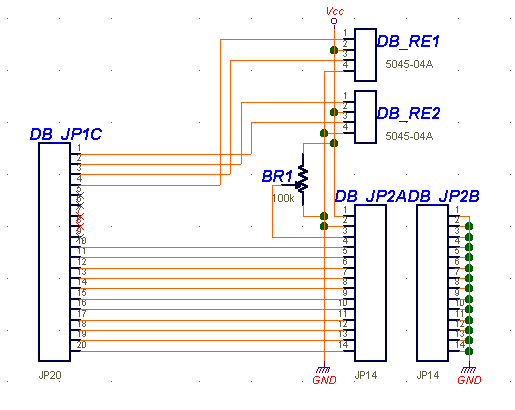

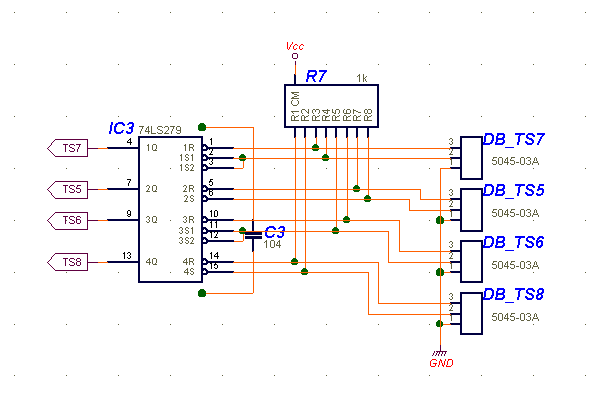

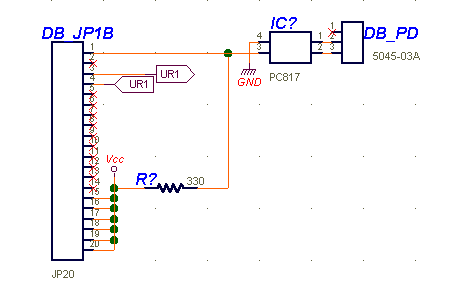

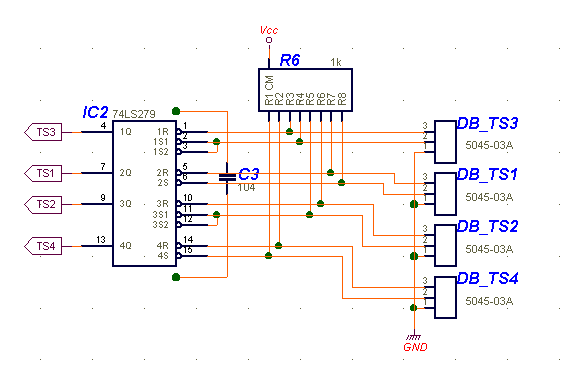

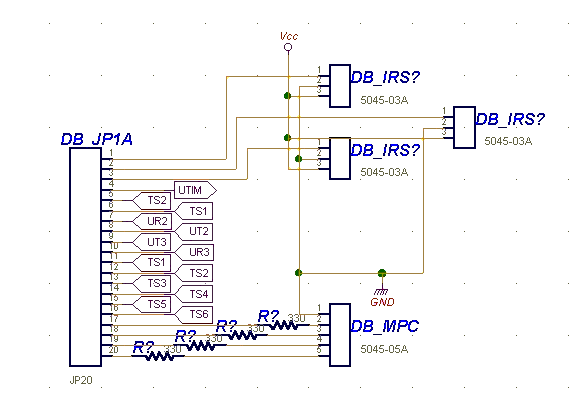

Fig.1 ドーターボード回路図 (gif形式
HREF="">db_cir_b.sch
)
関連文書
MIRSATLM ボード製造仕様書一覧(
MIRS0004-INDE-0003
)
MIRSATLM ドーターボードPCB製造仕様書(
MIRS0004-ELEC-1204
)
MIRSATLM ドーターボード取扱説明書(
MIRS0004-ELEC-1202
)
MIRSATLM ドーターボード試験仕様書(
MIRS0004-ELEC-1205
)
