沼津高専 電子制御工学科
MIRS0003 モータパワー変換ボード回路図
MIRS0003-ELEC-1603
改訂記録
版数 作成日 作成者 承認 改訂内容
A01 2001.11.10 横溝 関野 初版
A02 2001.11.14/TD> 横溝 関野 関連文書の変更

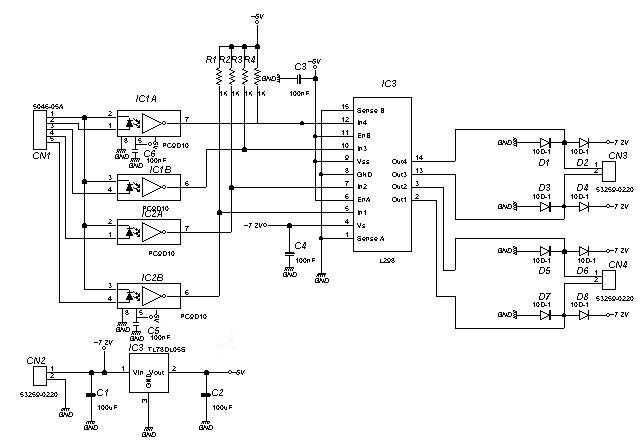

Fig.1 モータパワー変換ボード回路図 (mpc_cir.jpg Win Draft形式 mpc_cir.sch)

関連文書
