沼津高専 電子制御工学科
MIRS0001 FPGAボード超音波ボード試験用ジャンパ設定書テンプレート
MIRS0001-ELEC-0107
改訂記録
版数 作成日 作成者 承認 改訂内容
A01 2001.11.28 佐藤 竹村 初版

下図のようにジャンパ線とショートピンを使って、ドータボードに合わせてジャンパ設定を施す。

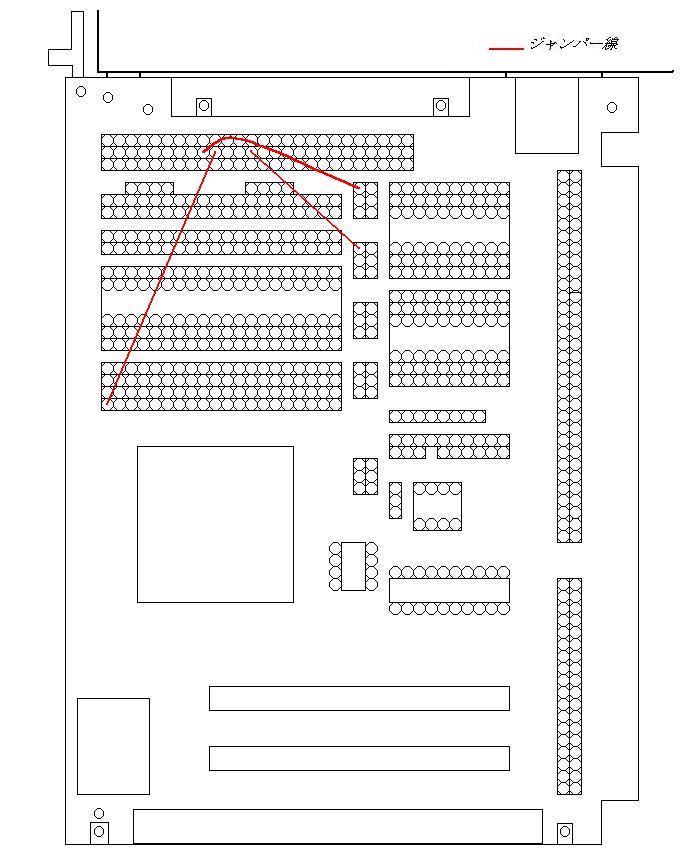

Fig.1 FPGAボードジャンパ設定図 (jamper1.jpg)


必要物品
ショートピン（マイコンビルダ付属）、ジャンパ線（φ1ｍｍ）、ワイヤストリッパ
接続方法
  • 隣り合った穴の接続
    マイコンビルダ付属のショートピンで接続する。
  • 離れたところの穴の接続
    マイコンビルダ付属のジャンパ線をその長さにあわせて、切断し両端の被覆を約３ミリぐらいはがす。わかりやすいように必要に応じて色を変える。

関連文書
